Les écrans LED génèrent de la chaleur. Une chaleur trop importante raccourcit la durée de vie de l'écran. durée de vie, réduit luminosité, et provoque des changements de couleur. Une bonne gestion thermique permet à votre écran de fonctionner pendant plus de 100 000 heures.
| Problème de température | Ce qui se passe | Impact sur les entreprises |
| Surchauffe | La luminosité baisse, les couleurs changent, les LED tombent en panne prématurément | Baisse des recettes publicitaires, augmentation des coûts de réparation |
| Mauvaise dissipation de la chaleur | Les composants internes se dégradent plus rapidement | Durée de vie plus courte, plus de temps d'arrêt |
| Démarrage à froid | Réponse lente, scintillement | Apparence non professionnelle |
En résumé : Un écran avec une bonne gestion thermique dure 2 à 3 fois plus longtemps qu'un écran sans gestion thermique.
Table des matières

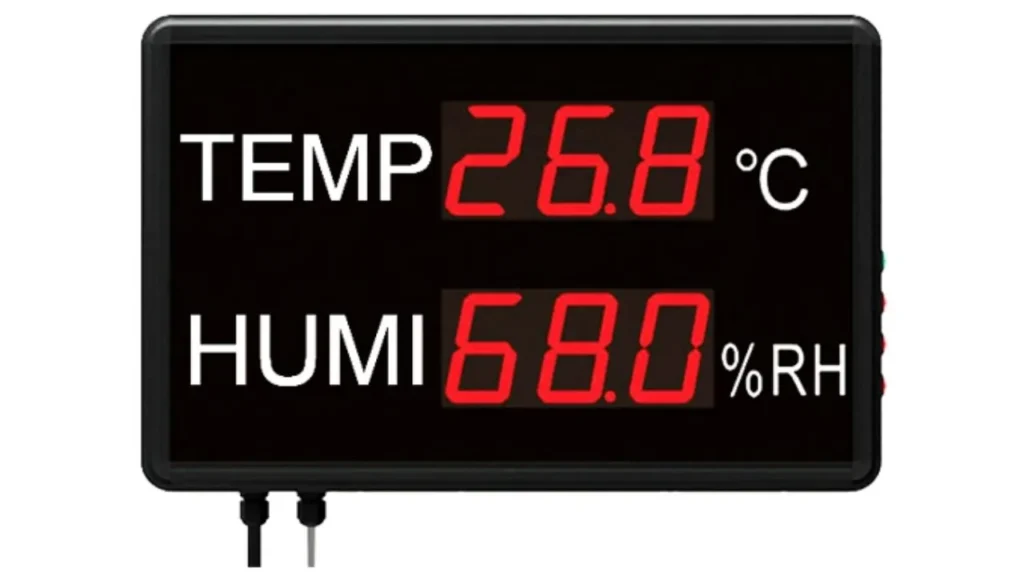

Partie 1 : Pourquoi la température des écrans LED est-elle importante ?
La chaleur est l'ennemi #1 des écrans LED. Chaque composant génère de la chaleur - Puces LED, Les circuits intégrés, les blocs d'alimentation, les circuits intégrés de commande. Si cette chaleur n'est pas évacuée, elle provoque :
| Problème | Ce qui se passe | Lorsque vous remarquez |
| Perte de luminosité | Les LED produisent moins de lumière par watt | Après 1 à 2 ans d'utilisation 24/7 |
| Changement de couleur | La balance des blancs dérive, les couleurs sont fausses | Graduelle, au fil du temps |
| Pixels morts | Défaillance de certains voyants | Aléatoire, augmentant avec l'âge |
| Défaillance d'un composant | Défaillance des blocs d'alimentation et des condensateurs | Arrêt soudain de l'écran |
| Durée de vie réduite | 100 000 heures → 50 000 heures | Dans les 3 à 5 ans |
Un écran LED bien refroidi dure plus de 100 000 heures (plus de 11 ans d'utilisation 24 heures sur 24, 7 jours sur 7). Un écran mal refroidi peut tomber en panne au bout de 3 à 5 ans.

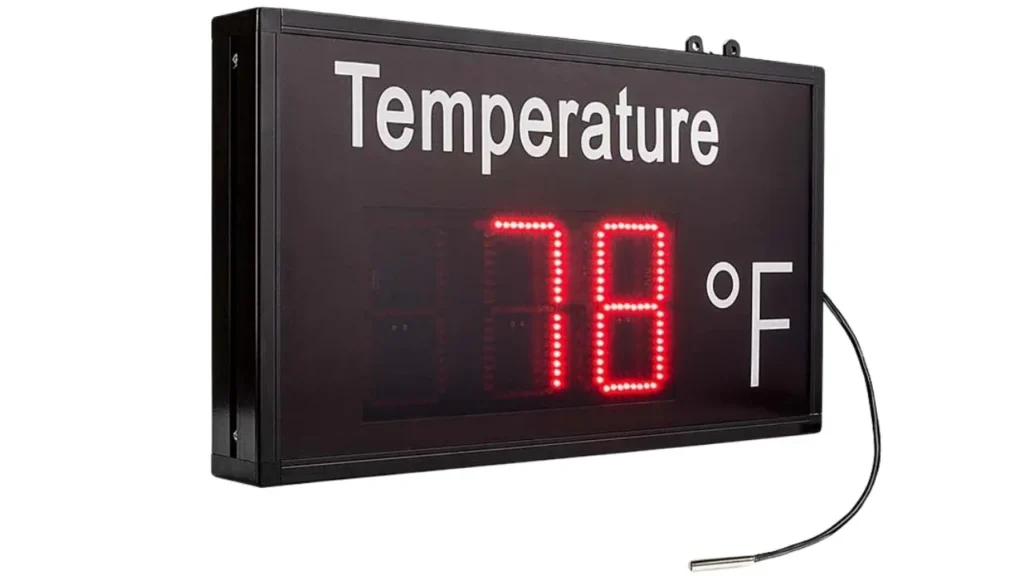

Partie 2 : Sources de chaleur dans les écrans à LED
1. Puces LED
Les LED convertissent l'électricité en lumière - et en chaleur. Seuls 20-40% de l'énergie se transforment en lumière. Le reste se transforme en chaleur.
| Facteur | Impact sur la chaleur |
| Courant d'entraînement plus élevé | Plus de chaleur |
| Fonctionnement plus long | La chaleur s'accumule |
| Plus petit pas de pixel | Plus de LED par surface = plus de chaleur |
2. Alimentations électriques
Les blocs d'alimentation convertissent le courant alternatif en courant continu. Cette conversion n'est pas 100% efficace - l'énergie gaspillée se transforme en chaleur.
Efficacité typique :
Alimentation économique : 80-85% efficace (15-20% devient de la chaleur)
Alimentation de première qualité (Meanwell) : 90-93% efficace (7-10% devient de la chaleur)
3. Circuits de commande
Les circuits intégrés de commande contrôlent des DEL individuelles. Ils génèrent de la chaleur pendant leur fonctionnement. Les circuits intégrés de haute qualité sont moins chauds que les circuits de qualité inférieure.
4. Chaleur environnementale
| Environnement | Défi de la chaleur |
| Extérieur (ensoleillé) | Le soleil apporte une chaleur importante (jusqu'à 50°C en surface) |
| Extérieur (fermé) | Pas de flux d'air, la chaleur s'accumule |
| Intérieur (mauvaise ventilation) | La chaleur emprisonnée s'accumule |
| Haute altitude | Moins de refroidissement naturel (air plus fin) |

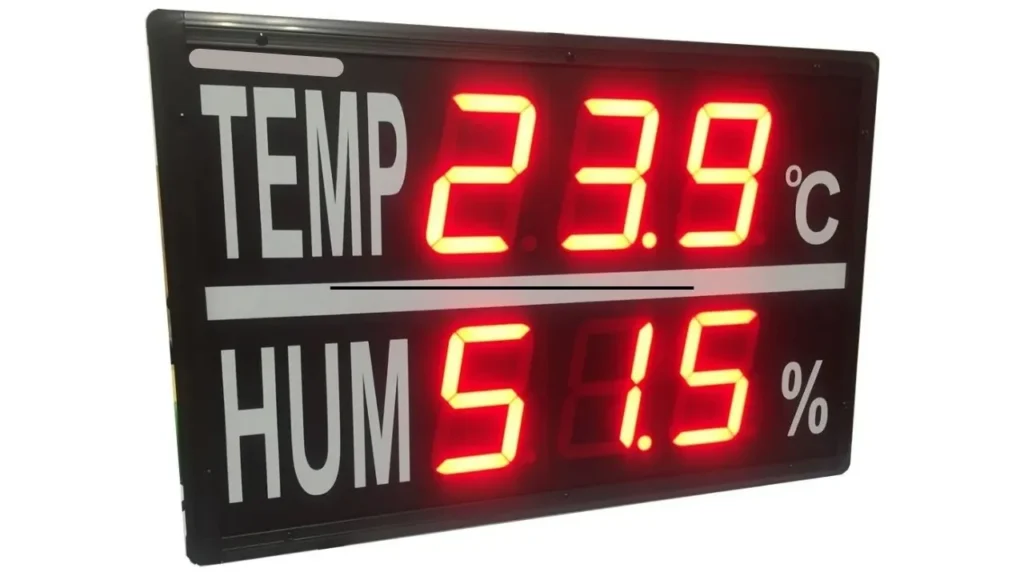

Partie 3 : Plages de température optimales
Température de fonctionnement
| Condition | Plage de température | Ce qui se passe en dehors de la plage |
| Idéal | 0°C à 40°C | Performances optimales |
| Acceptable | De -10°C à 50°C | Durée de vie réduite |
| Dangereux | Inférieur à -20°C ou supérieur à 60°C | Dommages ou défaillances |
Température de stockage
| Condition | Plage de température | Pourquoi c'est important |
| Stockage idéal | De -20°C à 60°C | Intégrité des composants |
| Froid extrême | En dessous de -30°C | Les joints de soudure peuvent se fissurer |
| Chaleur extrême | Au-dessus de 70°C | Les matériaux d'encapsulation se dégradent |

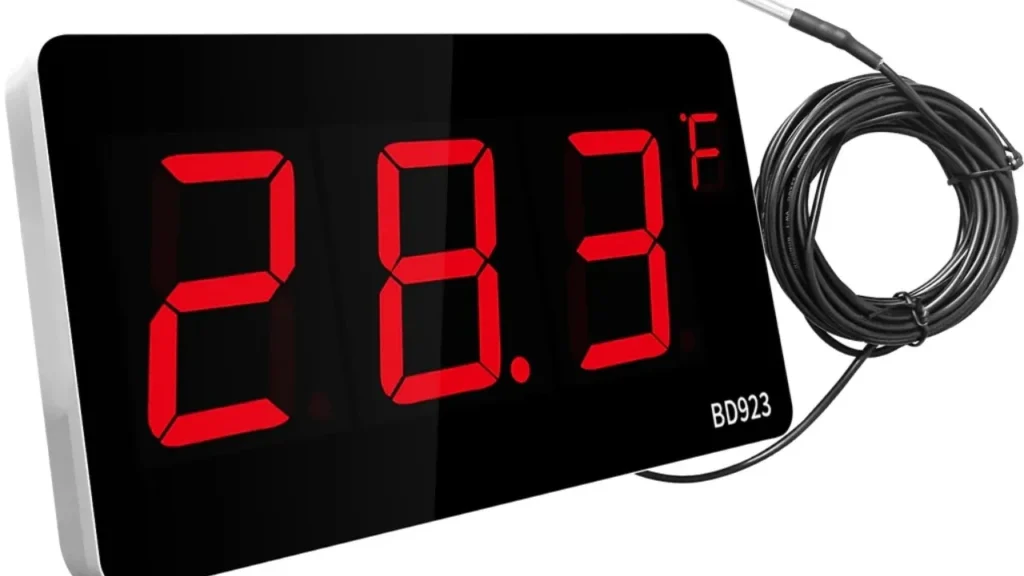

Partie 4 : Exigences en matière de température intérieure et extérieure
| Facteur | Affichage LED intérieur | Affichage LED extérieur |
| Température ambiante | Contrôlé (18-25°C typique) | Variable (-10°C à 50°C) |
| Exposition au soleil | Aucun | La lumière directe du soleil ajoute de la chaleur |
| Méthode de refroidissement | Passive (dissipateurs, flux d'air) | Actif (ventilateurs, CA) |
| indice IP | IP20-IP40 (flux d'air OK) | IP65 (étanche - plus difficile à refroidir) |
| Défi thermique | Mauvaise ventilation | Enceintes étanches + soleil |
Aperçu général : Les écrans extérieurs sont plus difficiles à refroidir car ils sont étanches. L'indice IP65 signifie qu'il n'y a pas d'échange d'air - la chaleur reste à l'intérieur.
Partie 5 : Comment les températures élevées endommagent les écrans LED
Dégradation de la luminosité
La luminosité des LED diminue à mesure que la température augmente.
| Température de jonction | Luminosité relative | Impact |
| 25°C (idéal) | 100% | Base de référence |
| 60°C | 85-90% | Diminution sensible de l'intensité lumineuse |
| 85°C | 70-80% | Perte importante |
| 100°C+ | <60% | Dégradation sévère |
Changement de couleur
Les couches de phosphore (qui créent la lumière blanche) se dégradent avec la chaleur.
| Symptôme | Cause | Résultat |
| Les blancs deviennent jaunes | Dégradation du phosphore | Les couleurs n'ont pas l'air correctes |
| Couleurs incohérentes | Chauffage inégal entre les modules | Aspect disparate |
| Dérive des couleurs dans le temps | Dégradation progressive | Nécessité d'un réétalonnage fréquent |
Durée de vie réduite
| Température | Durée de vie prévue des LED | Par rapport à l'idéal |
| 25°C | 100 000 heures | Base de référence |
| 50°C | 70 000-80 000 heures | 20-30% plus court |
| 75°C | 40 000-50 000 heures | 50% plus court |
| 85°C+ | <25 000 heures | 75% plus court |
Chaque tranche de 10°C au-dessus de la température idéale réduit la durée de vie des LED d'environ 20-30%.
Défaillance d'un composant
| Composant | Effet de la chaleur |
| Condensateurs | L'électrolyte se dessèche → défaillance |
| Alimentations | Baisse d'efficacité → plus de chaleur → défaillance |
| Joints de soudure | Cyclage thermique → fissures |
| Connecteurs | Oxydation, relâchement |

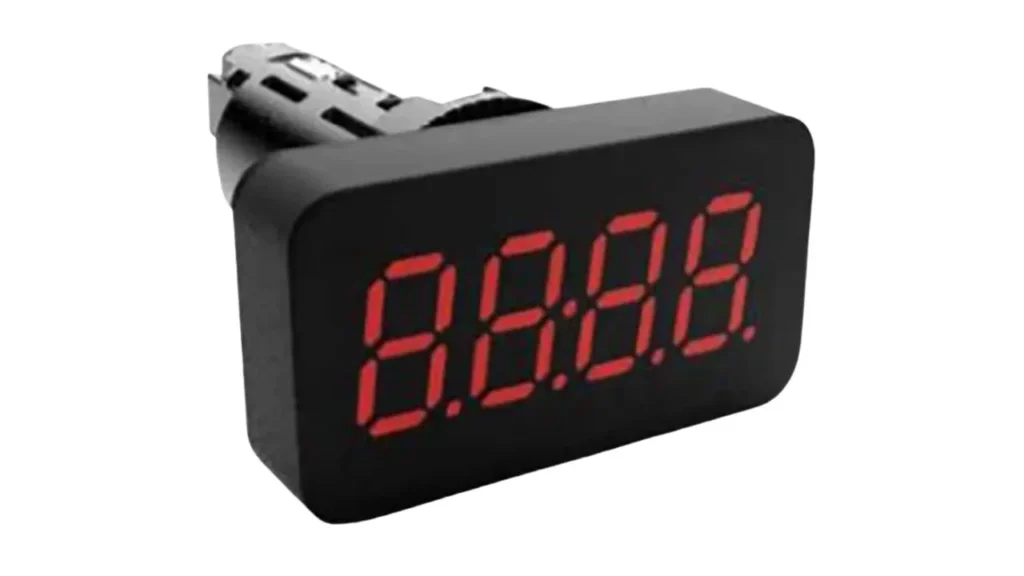

Partie 6 : Comment les basses températures affectent les écrans LED
| Enjeu | Ce qui se passe | Impact |
| Démarrage lent | Les composants réagissent lentement lorsqu'ils sont froids | Image retardée, scintillement |
| Contraction des matériaux | Les matériaux ne se rétractent pas tous au même rythme | Connecteurs desserrés, soudure fissurée |
| Rigidité du câble | Les câbles deviennent moins flexibles | Problèmes de signal |
| Instabilité de l'alimentation électrique | La tension peut fluctuer | Réinitialisation du système |
La prévention : Pour les écrans extérieurs dans les climats froids, recherchez des écrans avec préchauffage intégré ou une plage de température étendue (-20°C à 50°C).

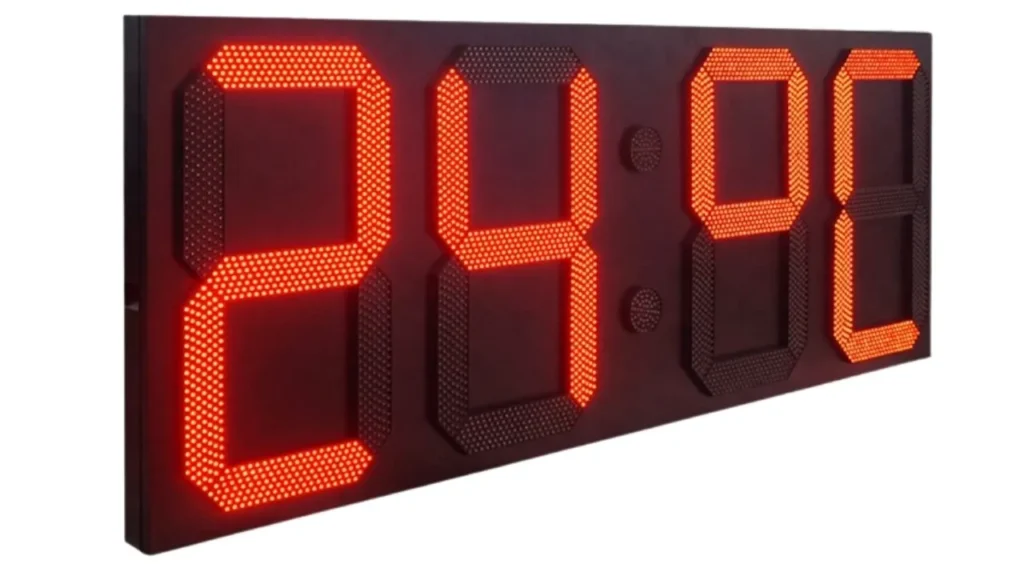

Partie 7 : Technologies de gestion thermique
Refroidissement passif (aucune pièce mobile)
| Méthode | Comment cela fonctionne-t-il ? | Meilleur pour |
| Dissipateurs de chaleur | Les ailettes en aluminium dissipent la chaleur | La plupart des affichages intérieurs |
| Coussinets thermiques | Transfert de chaleur des composants vers le châssis | Affichages à pas fin |
| Ouvertures d'aération | Flux d'air naturel | Intérieur, faible consommation |
| Armoires en aluminium | L'armoire fait office de dissipateur thermique | Intérieur standard |
Pour : Silencieux, peu d'entretien, pas de consommation d'énergie.
Cons : Capacité de refroidissement limitée.
Refroidissement actif (avec pièces mobiles)
| Méthode | Comment cela fonctionne-t-il ? | Meilleur pour |
| Ventilateurs de refroidissement | Circulation d'air forcée | La plupart à l'extérieur, la plupart à l'intérieur |
| Climatisation | Refroidissement par compresseur | Extérieur extrême (désert, tropical) |
| Refroidissement par liquide | Le liquide de refroidissement circule | Haut de gamme, très haute luminosité |
Pour : Refroidissement puissant, fonctionne à des températures élevées.
Cons : Consomme de l'énergie, nécessite une maintenance, les ventilateurs peuvent tomber en panne.
Surveillance intelligente
| Fonctionnalité | Comment cela fonctionne-t-il ? | Bénéfice |
| Capteurs de température | Contrôle des températures internes et ambiantes | Alerte précoce en cas de surchauffe |
| Réglage automatique de la luminosité | L'écran s'assombrit lorsqu'il est trop chaud | Protège les composants |
| Contrôle de la vitesse du ventilateur | Ajuste la vitesse du ventilateur en fonction de la température | Economies d'énergie et réduction du bruit |
| Surveillance à distance | Visualiser les températures à distance | Maintenance prédictive |
Partie 8 : Comment choisir un écran à LED avec une bonne gestion thermique ?
Liste de contrôle pour les acheteurs
| Étape | Ce qu'il faut rechercher | Drapeaux rouges |
| 1 | Boîtier en aluminium (pas de plastique ou d'acier fin) | Plastique ou métal fin |
| 2 | Dissipateurs thermiques ou ventilateurs visibles (pour l'extérieur) | Pas de refroidissement visible |
| 3 | Plage de température de fonctionnement spécifiée (-20°C à 50°C) | Gamme étroite (0°C à 40°C) |
| 4 | Capteur de température inclus | “Pas nécessaire” |
| 5 | Ventilateur(s) pour écrans extérieurs IP65 | Pas de ventilateurs sur l'écran extérieur |
| 6 | Alimentation Meanwell ou de qualité | Alimentation générique |
Questions à poser à votre fournisseur
| Question | Pourquoi c'est important |
| “Quelle est la température maximale de fonctionnement ?” | Détermine l'adéquation à votre climat |
| “L'écran est-il équipé de capteurs de température ?” | Permet une gestion thermique intelligente |
| “Quelle est la méthode de refroidissement utilisée ?” | Passif ou actif - impact sur la fiabilité |
| “Quelle est la marque de l'alimentation électrique ?” | Meanwell est une prime ; les produits génériques échouent plus tôt |
| “Avez-vous des données sur les essais thermiques ?” | Vérifie les demandes d'indemnisation |
| “Quelle est la garantie des composants de refroidissement ?” | Les fans échouent - connaître la couverture |
Partie 9 : Spécifications recommandées par application
| Application | Refroidissement recommandé | Plage de température de fonctionnement | Notes |
| Intérieur (standard) | Passive (dissipateurs) | 0°C à 40°C | Adéquat pour la plupart |
| Intérieur (pas fin) | Passif + ventilateurs | 0°C à 40°C | Le pas fin fonctionne plus chaudement |
| Extérieur (standard) | Actif (ventilateurs) | De -10°C à 50°C | Minimum pour l'extérieur |
| Extérieur (climat chaud) | Actif + AC | De -10°C à 50°C | Désert, tropical |
| Extérieur (climat froid) | Actif avec préchauffage | -20 °C à 50 °C | Pour les régions de gel |

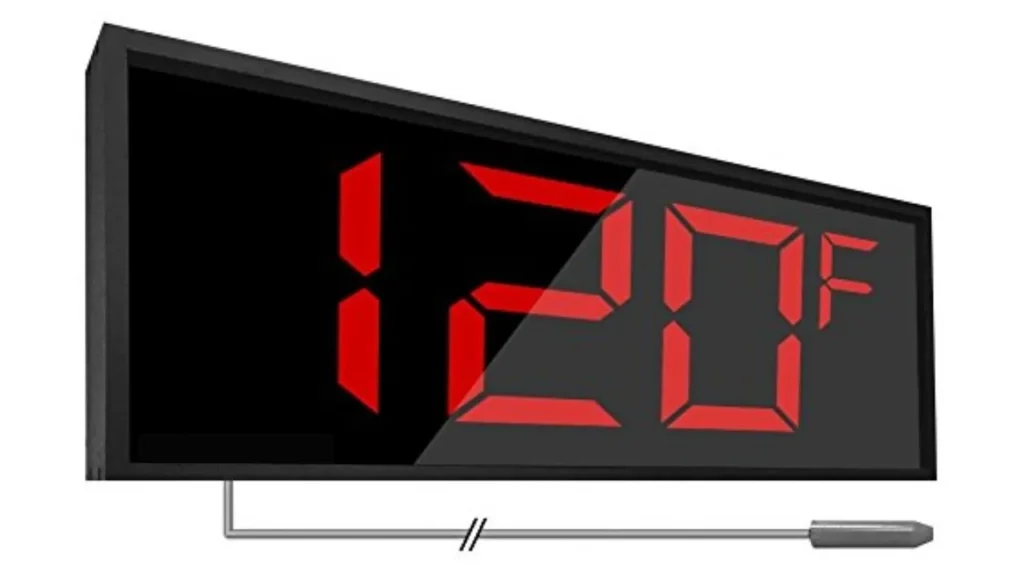

Partie 10 : Entretien pour le contrôle de la température
| Tâche | Fréquence | Pourquoi |
| Nettoyer les bouches d'aération | Mensuel | La poussière bloque le flux d'air |
| Vérifier le fonctionnement du ventilateur | Mensuel | Ventilateur défectueux = surchauffe |
| Inspecter les connexions des câbles | Trimestrielle | La chaleur desserre les connexions |
| Contrôle des données de température | En cours | Alerte précoce sur les problèmes |
| Nettoyage professionnel | Annuellement | Nettoyage en profondeur des composants internes |
Signes de problèmes de température
| Signe | Ce que cela signifie | Action |
| Ventilateurs fonctionnant toujours au maximum | Le système est trop chaud | Vérifier la circulation de l'air, nettoyer les bouches d'aération |
| Luminosité fluctuante | Protection thermique active | Réduire la luminosité, améliorer le refroidissement |
| Changement de couleur en cours de fonctionnement | Surchauffe des LED | Vérifier le système de refroidissement |
| Arrêts aléatoires | Protection contre la surchauffe déclenchée | Contrôle immédiat du refroidissement |
| Bruit inhabituel du ventilateur | Ventilateur défaillant | Remplacer le ventilateur |

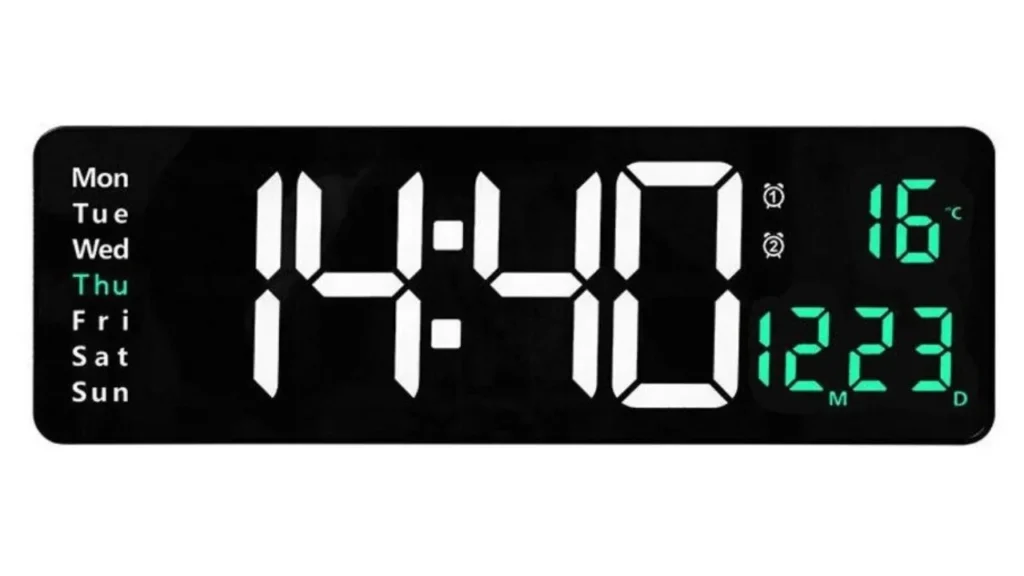

Écrans LED d'Ivan
Au IvanLED, Nous donnons la priorité à la gestion thermique dans tous nos écrans :
Armoires en aluminium - Dissipation naturelle de la chaleur
Capteurs de température - Contrôle en temps réel
Refroidissement actif (ventilateurs) - Sur les modèles extérieurs
Alimentations Meanwell - Efficacité élevée, moins de chaleur
Puces LED de qualité - Nationstar, Kinglight (meilleure performance thermique)
Garantie de 1 an - Tranquillité d'esprit
Dites-nous votre climat, votre application et vos heures de fonctionnement. Nous vous recommanderons la solution de refroidissement appropriée et vous fournirons un devis gratuit.
Questions fréquemment posées
Q : Comment la température affecte-t-elle la durée de vie des écrans LED ?
Chaque tranche de 10°C au-dessus de la température idéale réduit la durée de vie de 20 à 30%. Un écran fonctionnant à 75°C au lieu de 35°C peut durer 40 000-50 000 heures au lieu de 100 000+.
Q : Les écrans LED extérieurs ont-ils besoin d'être climatisés ?
Dans la plupart des climats, les ventilateurs suffisent. En cas de chaleur extrême (désert, climat tropical, soleil direct toute la journée), une climatisation peut s'avérer nécessaire. Demandez à votre fournisseur des recommandations spécifiques au climat.
Q : Pourquoi les écrans à pas fin fonctionnent-ils plus chaudement ?
Les écrans à pas fin ont plus de LED par mètre carré. Plus de LED = plus de chaleur. Les écrans P1.5 peuvent nécessiter 2 à 3 fois plus de refroidissement que les écrans P4 de même taille.
Q : Puis-je utiliser un écran d'intérieur à l'extérieur si j'ajoute un système de refroidissement ?
Non. Les écrans d'intérieur ne sont pas étanches (indice IP) et ont une luminosité insuffisante. L'ajout d'un système de refroidissement ne résout pas ces problèmes. Achetez un écran pour l'extérieur.
Q : Comment puis-je savoir si mon écran surchauffe ?
Les signes sont les suivants : ventilateurs fonctionnant constamment au maximum, fluctuation de la luminosité, changements de couleur, arrêts aléatoires ou messages d'erreur provenant du logiciel de contrôle. Surveillez les données de température si elles sont disponibles.
Q : IvanLED assure-t-il le contrôle de la température ?
Oui. Nos écrans extérieurs sont équipés de capteurs de température avec possibilité de surveillance à distance. Contactez-nous pour plus de détails.
