¿Cómo arreglar los puntos negros de la pantalla?

¿Por qué aparecen puntos negros en las pantallas?

Luz apagada o rota

Durante la fabricación del LED, el propio chip puede presentar defectos, como grietas internas en la matriz o uniones internas deficientes. Estos problemas pueden hacer que el LED falle cuando se alimenta, dando lugar a una mancha oscura. Además, los LED que han envejecido o han sufrido una depreciación severa del lumen también pueden funcionar mal, apareciendo como zonas oscuras o puntos oscuros completos.

La soldadura es deficiente

Los paquetes de LED en la placa de circuito impreso pueden estar insuficientemente soldados. Las vibraciones mecánicas o las temperaturas extremas pueden hacer que el LED se desprenda, provocando puntos oscuros. Además, un mal contacto en los cables de datos entre módulos también puede provocar cortes parciales de píxeles.

El Driver IC está dañado

Si el chip controlador de la pantalla LED está dañado, o si el circuito PCB está mal diseñado o procesado, es posible que la corriente no pueda pasar por una zona determinada. Como resultado, los píxeles correspondientes a esa parte del chip no pueden funcionar con normalidad, formándose puntos negros.

Problemas de software

Cuando se abre algún software en la pantalla, puede que no cause directamente que las perlas de LED se dañen físicamente convirtiéndose en puntos negros, pero si se producen errores de transmisión de datos o errores de carga de archivos de calibración, la pantalla puede mostrar fenómenos parecidos a puntos negros.

Pantalla Impacto

Por un lado, la entrada de polvo o agua en el módulo provocará la atenuación, el cortocircuito o el fallo de las perlas de LED. Por otro lado, una fuerte exposición a la luz o una temperatura elevada pueden provocar una expansión y contracción térmicas desiguales del material de embalaje de los LED, provocando grietas internas y puntos negros. Además, si la pantalla sufre un impacto externo durante la instalación o transporte, el módulo también puede resultar dañado.

Método para arreglar los puntos negros

PASO 1 Confirmar el tipo de puntos negros

Hay tres tipos de puntos negros: puntos negros que no pueden funcionar normalmente, puntos oscuros causados por una potencia reducida, falsos puntos negros causados por fallos del software o de los controladores, y situaciones en las que una fila entera no se ilumina.

En el caso de la pantalla LED, puede comprobar dónde están los puntos negros reproduciendo una pantalla blanca u otras pantallas de color sólido en la pantalla. Para una pantalla LCD o una pantalla OLED, también debe comprobar si hay fugas de cristal líquido y problemas de quemado.

PASO 2 Investigar los factores fundamentales

Primero, limpiar la pantalla para confirmar si los puntos negros son causados por el polvo que bloquea la superficie, lo que puede crear la ilusión de un mal funcionamiento de la pantalla.

A continuación, compruebe si la fuente de alimentación y otros cables de conexión están sueltos, y utilice un multímetro para comprobar si la tensión alrededor de los puntos negros es normal.

A continuación, compruebe el entorno externo de la pantalla y los cables de conexión para ver si han estado sometidos a presión externa y si se encuentran en un entorno húmedo, demasiado soleado o polvoriento.

PASO 3 Localizar y analizar los puntos negros

Después de confirmar que no hay problemas con los cables de conexión, la tensión en los puntos negros, y el entorno externo, es necesario localizar los puntos negros con precisión. Puede utilizar algún software de prueba para identificar la ubicación de los puntos negros, como AIDA64, Dead Pixel Test, NovaLCT y otros.

Si el punto negro parpadea, puede deberse a un chip suelto, un CI de controlador anormal o un chip dañado de un color. Si el punto negro muestra un efecto fantasma o de arrastre, puede deberse a un fallo de la tarjeta gráfica, y puede intentar utilizar otro ordenador o reinstalar el ordenador actual para comprobar si el punto negro está causado por la tarjeta gráfica. Si el punto negro nunca se ilumina durante la prueba, es probable que el cordón de LED esté dañado.

PASO 4 Reparar los puntos negros

Cuando el punto negro se debe a un fallo de la tarjeta gráfica

Si ves que la pantalla vuelve a la normalidad y los puntos negros desaparecen después de reinstalar o sustituir la tarjeta gráfica, entonces no hay duda de que los puntos negros se deben a una sobrecarga de la tarjeta gráfica o a controladores defectuosos. Puedes solucionarlo actualizando los controladores o sustituyendo la tarjeta gráfica, sin necesidad de una reparación profesional.

Cuando falla un solo LED

Cuando sólo hay un punto negro de un píxel en la pantalla, indica que el píxel LED ha funcionado mal. En el caso de las pantallas LED de alta precisión con una resolución de 1 mm. distancia entre píxeles (P1mm), los puntos negros pueden afectar a la experiencia de visualización y requerir la sustitución del LED individual. En el caso de las pantallas grandes de exterior, dado que la reparación de los LED individuales puede dañar la capa impermeable y reducir la estanqueidad general del módulo, la sustitución de todo el módulo es la solución ideal.

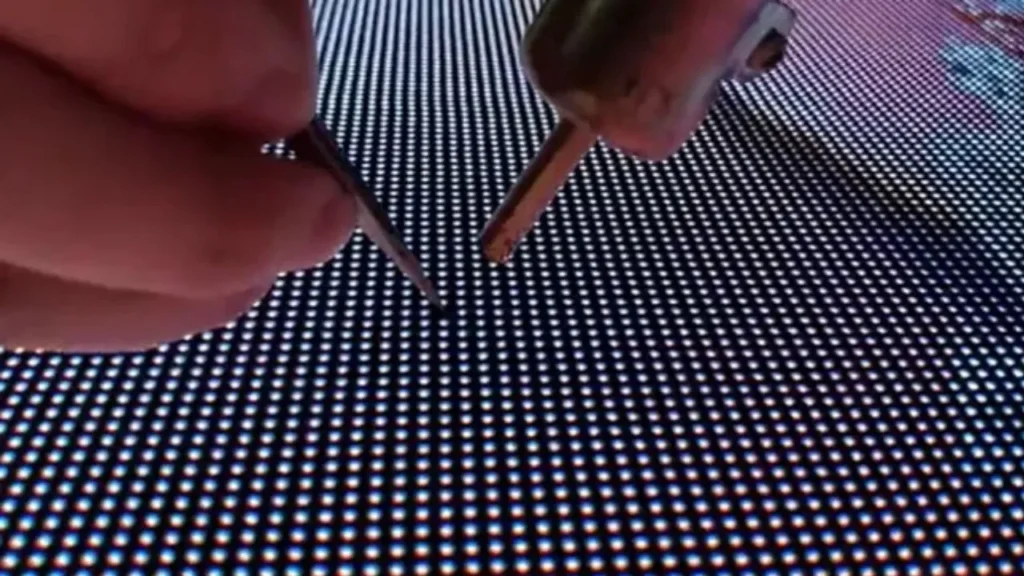

Para sustituir los LED, primero hay que desconectar la alimentación y abrir el módulo por la parte posterior. A continuación, localice la posición del LED correspondiente y utilice un soldador y una bomba desoldadora para retirar el LED defectuoso. A continuación, selecciona un nuevo LED con las mismas especificaciones que el original y suéldalo en su lugar. Por último, encienda la pantalla para probar y confirmar que el brillo y el color son normales.

Hay que tener en cuenta que se necesita experiencia en soldadura para realizar esta operación por uno mismo, ya que la temperatura y el tiempo de soldadura de los LED deben controlarse estrictamente; una manipulación inadecuada puede dañar los píxeles circundantes.

Cuando falla toda una fila de LED

Cuando una fila o columna entera de LEDs no se enciende durante las pruebas de color a pantalla completa, suele deberse a un fallo del CI controlador del interior del módulo. En el caso de los módulos con CIs reemplazables de una sola fila, se puede retirar el CI dañado y soldar un nuevo CI de la misma especificación. Sin embargo, si la pantalla es muy grande o han fallado varios circuitos integrados, es aconsejable sustituir todo el módulo.

Además, cuando sustituya un circuito integrado de controlador, utilice primero una pistola de aire caliente o un soldador para calentar y retirar el circuito integrado y, a continuación, suelde uno nuevo en la misma orientación manteniendo una temperatura uniforme. Al retirar el driver defectuoso, tenga cuidado de no dañar las juntas de soldadura circundantes.

Además, si no estás familiarizado con este proceso o no tienes las herramientas adecuadas, será mejor que contrates a un equipo de reparación profesional o que solicites asistencia técnica o posventa al proveedor.

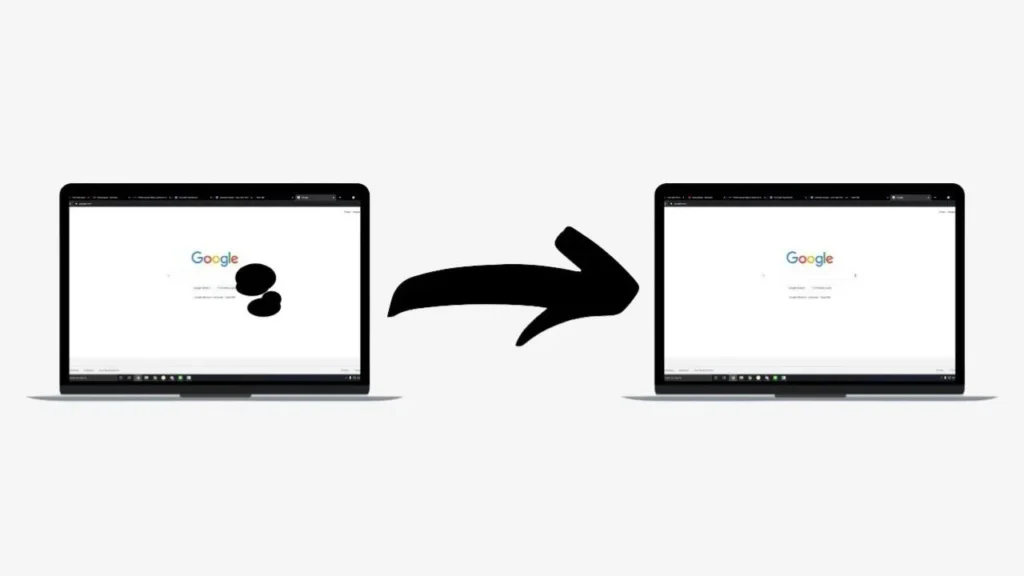

PASO 5 Comprobar si quedan puntos negros residuales

Una vez realizada la reparación, es necesario probar la pantalla. Conecte la fuente de alimentación, y es mejor evitar que las altas temperaturas o la luz solar directa interfieran con la pantalla. A continuación, realice una prueba de salida de color sólido y observe si el brillo es uniforme y si vuelven a aparecer puntos negros.

A continuación, es mejor que registres las ubicaciones exactas de los puntos negros para evitar que se produzca el mismo problema la próxima vez. Además, vuelve a realizar la prueba a intervalos regulares.

¿Qué tipos de pantallas son más propensas a los puntos negros?

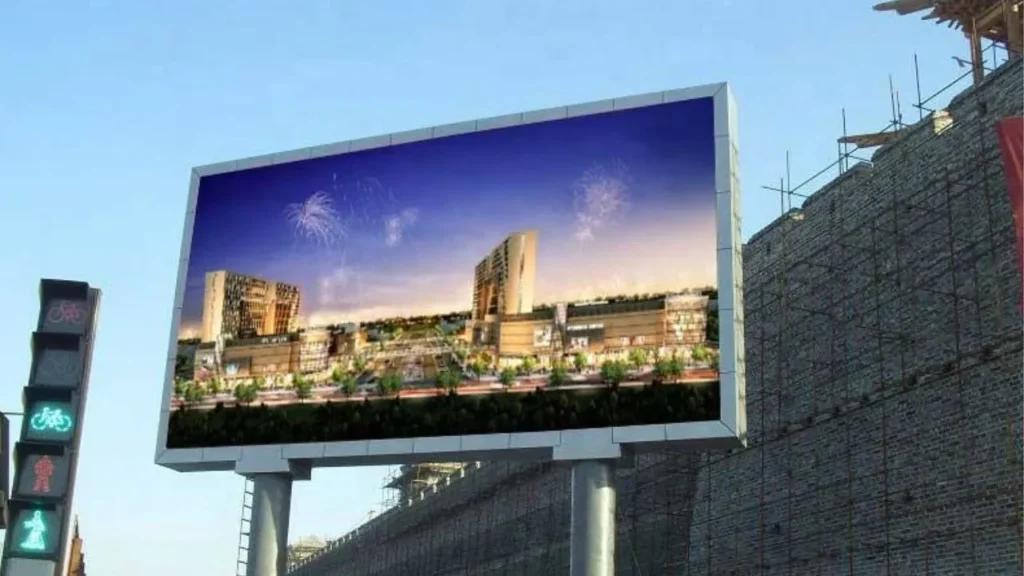

Pantalla de publicidad exterior

Por un lado, pantallas LED de publicidad exterior son especialmente susceptibles a las condiciones meteorológicas. Los rayos ultravioleta aceleran el envejecimiento de las microesferas LED, y el clima húmedo, los días de lluvia o nieve pueden provocar la entrada de agua en los módulos, lo que provoca la oxidación de las juntas de soldadura o cortocircuitos. Por otra parte, una visualización prolongada de alto brillo también acelerará el envejecimiento de los chips LED.

Productos de gama baja sin un estricto control de calidad

Las pantallas de gama baja con un control de calidad deficiente son muy propensas a los fallos. Las pantallas sin un control de calidad estricto pueden utilizar LED y circuitos integrados de baja calidad, y sus soldaduras suelen ser de mala calidad. Sus pruebas funcionales y de envejecimiento antes del envío también pueden ser inadecuadas. Como resultado, estos productos son muy propensos a los puntos negros.

Pantalla de monitorización

Las pantallas de vigilancia suelen mostrar interfaces estáticas, como imágenes de vigilancia o paneles de control. Esto puede hacer que ciertos píxeles permanezcan muy iluminados o muestren contenido fijo durante periodos prolongados, lo que provoca un sobrecalentamiento localizado de los chips LED o los circuitos integrados de los controladores, que acelera el envejecimiento y puede acabar provocando puntos negros.

Sugerencias para evitar fallos en las pantallas

Consulte a un equipo profesional

Cuando su pantalla funciona mal y le resulta difícil repararla, es necesario consultar a un profesional. Por supuesto, lo mejor es elegir un proveedor que pueda ofrecer servicio posventa durante varios años en el momento de la compra, para que pueda ofrecer asistencia técnica de inmediato cuando sea necesario. Póngase en contacto con nuestro equipo de profesionales para obtener asistencia inmediata.

Evite el funcionamiento prolongado con alto brillo

Cuando se trabaja con una luminosidad elevada, la potencia y la corriente de cada chip LED aumentan. Si la disipación de calor es insuficiente, los chips LED envejecen más rápidamente. Al mismo tiempo, los circuitos integrados del controlador y los materiales de encapsulación también se degradan más rápidamente, lo que puede dar lugar fácilmente a puntos negros individuales o en filas.

Para evitar este problema, es importante mantener el brillo de la pantalla dentro de un rango controlado y cambiar periódicamente el contenido mostrado, evitando que ninguna zona permanezca totalmente iluminada durante periodos prolongados.

Adquiera microesferas LED y circuitos integrados controladores de alta calidad

Los chips LED de alta calidad suelen utilizar materiales con una gran estabilidad térmica y una composición uniforme, lo que los hace resistentes a los daños incluso tras un funcionamiento prolongado de alto brillo y les proporciona una vida útil más larga. Los buenos circuitos integrados controladores tienen una fluctuación de corriente mínima y cuentan con protección contra sobrecorriente (OCP) y protección contra sobretemperatura (OTP), lo que puede reducir el riesgo de fallo del LED debido a una corriente excesiva.

Resistente a la humedad y al agua durante el uso

Evitar que la humedad y el polvo entren en la pantalla después de la instalación puede reducir eficazmente el riesgo de cortocircuitos internos, corrosión de la placa de circuito impreso y otros fallos del módulo. Para instalaciones interiores, puede mejorar la ventilación o utilizar deshumidificadores. Para instalaciones en exteriores, puede seleccionar un diseño impermeable con clasificación IP65 o superior, añadir desecantes en el interior de los módulos y aplicar medidas de impermeabilización a las interfaces de los cables y las conexiones de alimentación.

Inspección y mantenimiento periódicos

Para garantizar un buen rendimiento, es necesario comprobar la pantalla a intervalos regulares. Los elementos que debe comprobar son:

• Reproduce diferentes imágenes y comprueba si la pantalla presenta puntos oscuros o negros perceptibles.
• Inspeccione el interior y el exterior del módulo, incluyendo si las tiras de sellado están envejecidas, si los cables de alimentación están sueltos, si la placa de circuito impreso tiene marcas de quemaduras y si hay humedad en el interior del módulo.
• Compruebe el entorno en el que se encuentra la mampara, especialmente en el caso de las mamparas de exterior. Debe comprobar si la pantalla está expuesta a temperaturas elevadas de forma prolongada, a la luz solar directa o a zonas húmedas, y si la ventilación funciona correctamente.


Preguntas frecuentes

¿Seguirá expandiéndose el punto negro después de su aparición?

Que los puntos negros de una pantalla LED sigan expandiéndose depende de su causa subyacente. Por ejemplo, si la pantalla sigue funcionando en condiciones de alto brillo, alta temperatura o sobrecarga después de que se hayan formado los puntos negros, los LED circundantes pueden seguir desarrollando nuevos puntos negros, dando la apariencia de que los puntos existentes se están expandiendo.

¿Afectarán las manchas negras a la vida útil de toda la pantalla?

Si sólo están dañados algunos chips LED o circuitos integrados de controladores, la aparición de puntos negros no suele afectar directamente a la vida útil general de la pantalla. Sin embargo, en ocasiones, los CI o LED dañados pueden provocar una distribución anormal de la corriente o permitir la entrada de humedad en el módulo a través de los LED dañados, lo que puede acortar la vida útil de la pantalla.

¿Cómo contar rápidamente los puntos negros en una pantalla supergrande?

Los puntos negros son más fáciles de detectar sobre fondos de color sólido, especialmente sobre un fondo blanco. La visualización de colores sólidos en la pantalla es la forma más rápida de identificar y contar los puntos negros. Además, algunos módulos disponen de una función de autocomprobación que puede escanear automáticamente y emitir una lista de números de módulo con anomalías en los píxeles.

¿Volverán a aparecer los puntos negros después de la reparación?

Generalmente, si el punto negro está causado por un chip LED dañado, el punto negro no volverá a aparecer después de sustituir el LED. Si se debe a otros factores, es probable que los puntos negros tampoco vuelvan a aparecer después de repararlos a fondo. Sin embargo, si el problema no se ha resuelto en profundidad, por ejemplo, si el módulo ha entrado en contacto con agua y no se ha secado, o si la fuente de alimentación del circuito integrado del controlador sigue siendo inestable, los puntos negros volverán a aparecer.
