Comment installer un écran LED : Guide étape par étape pour 2026

Avant de commencer : Ce dont vous aurez besoin

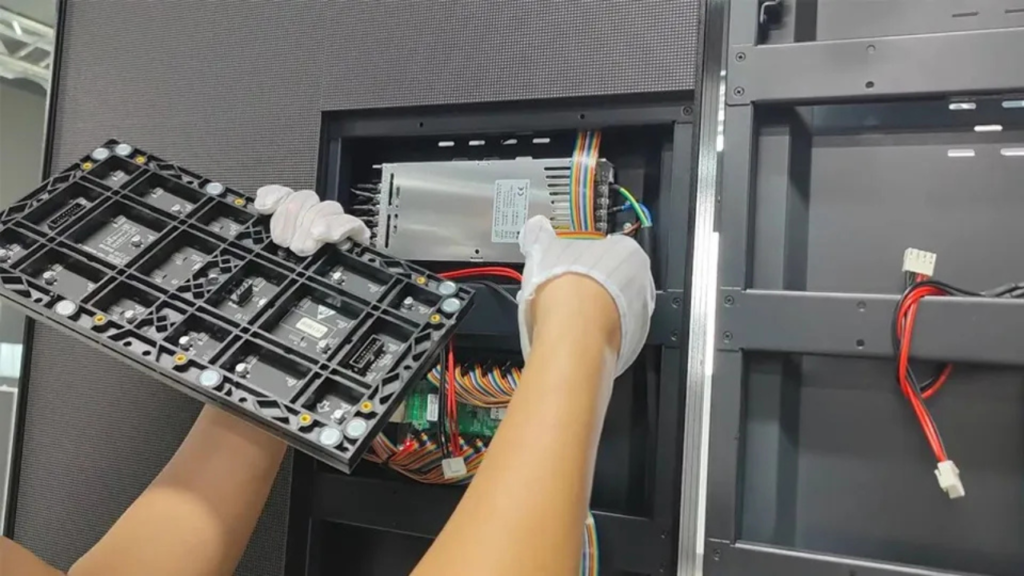

Étape 1 : Planifier l'installation

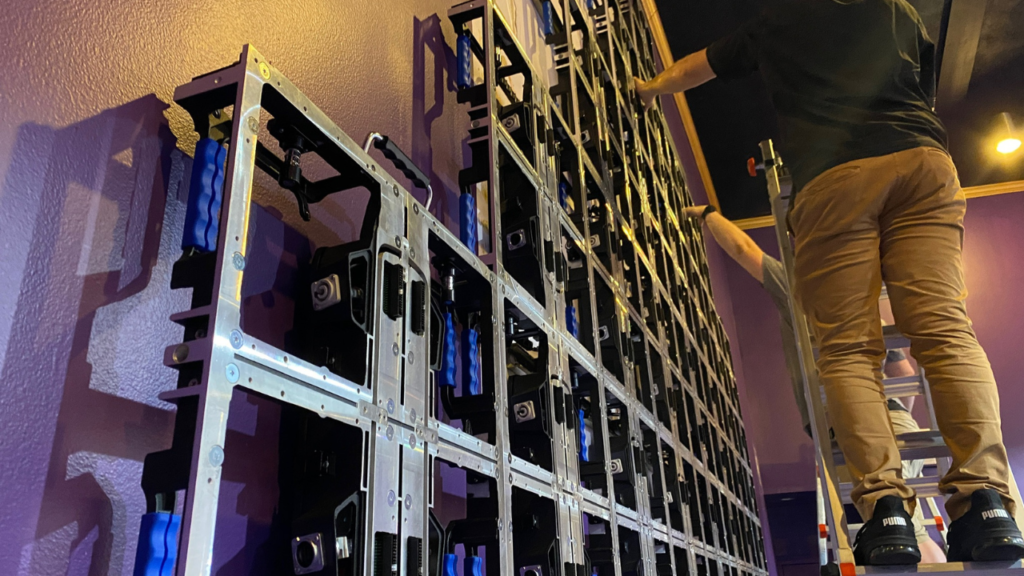

Étape 2 : Préparation de la structure de montage

La structure de montage doit être de niveau, d'équerre et suffisamment solide pour maintenir le poids de l'écran.

Pour le montage mural :

1. Localiser les poteaux muraux ou les ancrages en béton

2. Marquer les points de montage à l'aide d'un niveau

3. Percez les trous et installez les ancrages

4. Fixer les supports de montage ou le cadre

5. Vérifier que tout est à niveau

Pour un montage indépendant ou au sol :

1. Préparer une base en béton (pour l'extérieur)

2. Assembler le cadre de support en acier

3. Ancrer le cadre au sol

4. Vérifier que le cadre est d'équerre et de niveau

Avertissement : Une structure de montage non nivelée entraînera des problèmes d'alignement des panneaux et une mauvaise qualité d'image.

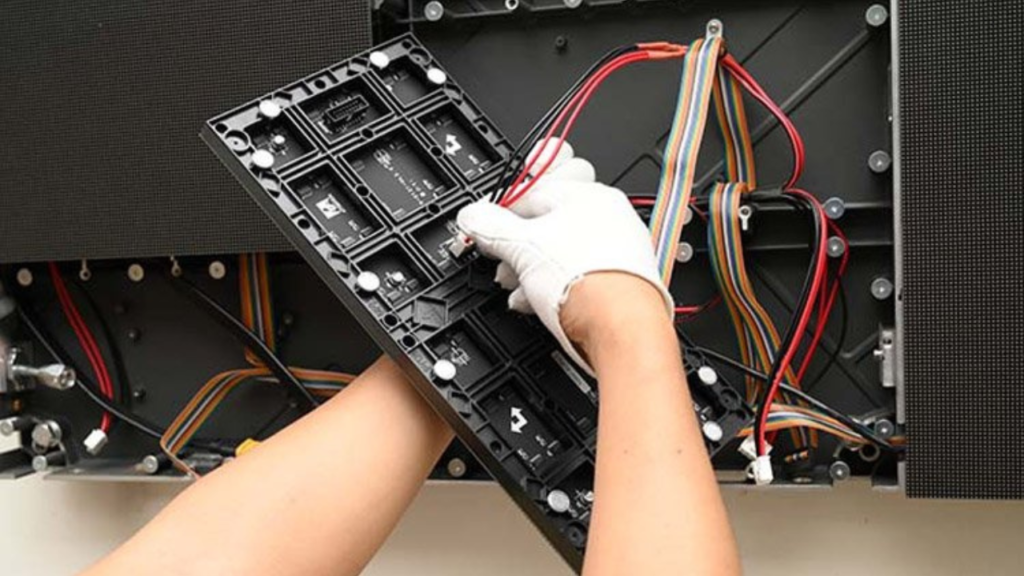

Étape 3 : Montage des panneaux LED

Il est maintenant temps de fixer les panneaux LED à la structure.

Ordre d'installation du panneau :

1. Démarrer à partir de en bas à gauche coin

2. Fixer le premier panneau à la structure à l'aide de boulons

3. Vérifier qu'il est niveau

4. Ajouter un deuxième panneau à la droit

5. Verrouiller les panneaux entre eux à l'aide de goupilles de verrouillage ou loquets

6. Continuer rangée par rangée, de bas en haut

Liste de contrôle pour l'alignement des panneaux :

• Les panneaux sont affleurants (pas d'interstices)

• Les panneaux sont de niveau (pas d'inclinaison)

• Les mécanismes de verrouillage sont enclenchés

• Pas de lunette visible ni de désalignement

Conseil de pro : Laissez un petit espace (1 à 2 mm) entre les panneaux pour la dilatation thermique, en particulier pour les écrans extérieurs.

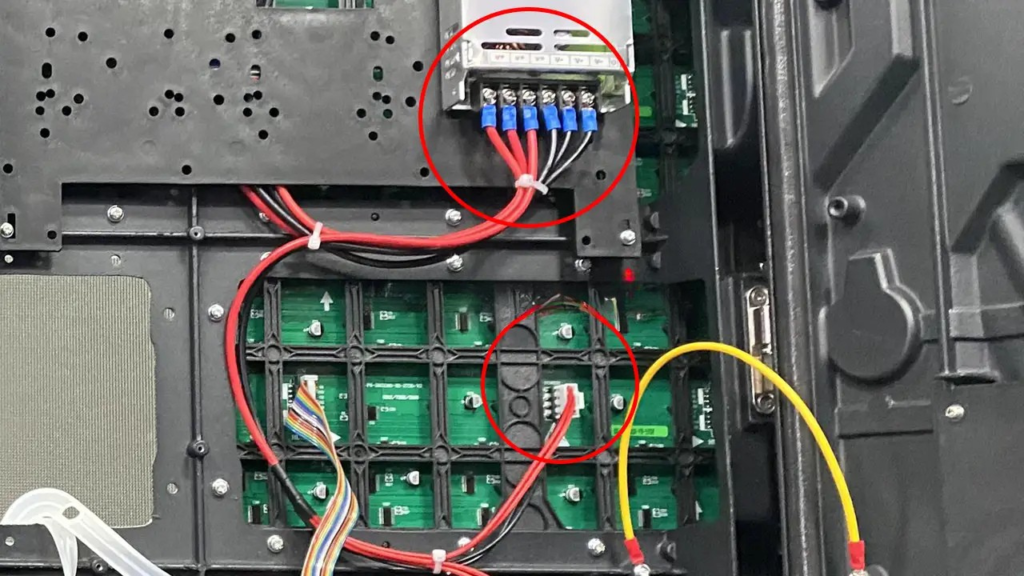

Étape 4 : Connecter les câbles d'alimentation et de données

C'est l'étape la plus critique. Respectez toujours les consignes de sécurité électrique.

Connexion électrique :

1. Connecter les câbles d'alimentation d'un panneau à l'autre (en guirlande)

2. Connecter la chaîne à l'alimentation électrique

3. Connecter l'alimentation à la source d'énergie principale

4. Utilisation disjoncteurs pour la sécurité

5. Pour l'extérieur : utiliser des connecteurs étanches

Connexion de données :

1. Connecter les câbles Ethernet/données d'un panneau à l'autre

2. Connecter la chaîne au contrôleur

3. Connecter le contrôleur à l'ordinateur

4. Pour les grands écrans : utiliser la fibre optique pour les longues distances

Schéma d'acheminement des câbles :

[Ordinateur] → [Contrôleur] → [Panneau 1] → [Panneau 2] → [Panneau 3] → ...
                              ↓
                         [Alimentation] → [Alimentation principale]

Conseils pour la gestion des câbles :

• Utiliser des serre-câbles pour organiser les fils

• Séparer les câbles d'alimentation et de données (pour éviter les interférences).

• Étiqueter les deux extrémités de chaque câble

• Laisser les boucles de service pour l'entretien futur

Étape 5 : Configuration du logiciel de l'écran

Une fois le matériel installé, il faut maintenant configurer le logiciel.

Étapes de la configuration de base :

1. Installer Novastar LCT (ou le logiciel de votre contrôleur) sur votre ordinateur

2. Connecter l'ordinateur au contrôleur via Ethernet ou USB

3. Ouvrir le logiciel et détecter les panneaux connectés

4. Set (jeu de mots) taille de l'écran (largeur x hauteur en pixels)

5. Set (jeu de mots) disposition des panneaux (lignes et colonnes)

6. Indiquer la position de chaque panneau (par exemple, rangée 1, colonne 1 = en haut à gauche).

7. Set (jeu de mots) luminosité (1 000-1 500 nits pour l'intérieur, 4 000-6 000+ pour l'extérieur)

8. Set (jeu de mots) taux de rafraîchissement (1 920 Hz ou plus)

9. Sauvegarde de la configuration dans le contrôleur

Problèmes de configuration courants :

Étape 6 : Test et étalonnage

Avant de finaliser, testez tout soigneusement.

Liste de contrôle des tests :

• Tous les panneaux s'allument

• Pas de pixels ou de lignes morts

• Les couleurs sont cohérentes sur tous les panneaux

• La luminosité est uniforme (pas de taches sombres)

• Le contenu est lu de manière fluide (pas de bégaiement)

• Fonctionnement du système audio (si des haut-parleurs sont installés)

Conseils d'étalonnage :

• Utiliser un caméra ou colorimètre pour un étalonnage professionnel

• Ajuster gamma et température de couleur pour un aspect naturel

• Set (jeu de mots) luminosité en fonction de la lumière ambiante

• Sauvegarde du profil d'étalonnage dans le contrôleur

Pour les écrans extérieurs : Tester de jour comme de nuit pour s'assurer de la bonne luminosité.

Étape 7 : Finalisation et nettoyage

Une fois les tests terminés :

1. Fixer tous les câbles avec couvercles ou conduits

2. Verrouiller tous les mécanismes de verrouillage des panneaux

3. Installer tout enjoliveur ou garniture cosmétique

4. Nettoyer la surface de l'écran (utiliser un chiffon doux et sec)

5. Document l'installation (photos, étiquettes de câbles, fichiers de configuration)

6. Train le personnel chargé du fonctionnement de base et du dépannage

Installation à l'intérieur ou à l'extérieur : Principales différences

Installation par un bricoleur ou par un professionnel

Recommandation :

• BRICOLAGE pour les petits écrans d'intérieur (moins de 3m x 2m) si vous avez des compétences de base

• Engager un professionnel pour les grands écrans, les installations extérieures ou tout projet de plus de 10 m2

Les erreurs d'installation les plus courantes à éviter

Conclusion

L'installation d'un écran LED est une projet gérable si vous suivez les bonnes étapes :

1. Plan avec soin - taille, emplacement, puissance

2. Préparer une structure de montage plane et solide

3. Montage panneaux en partant du bas à gauche, rangée par rangée

4. Connecter les câbles d'alimentation et de données correctement

5. Configurer positions du logiciel et du panneau de cartes

6. Test tout avant de finaliser

Pour les petits écrans d'intérieur (moins de 10 m²), Il est possible de l'installer soi-même avec des outils de base et de la patience.

Pour les écrans de grande taille ou extérieurs, L'installation par un professionnel est recommandée pour garantir la sécurité, la qualité et la couverture de la garantie.

Besoin d'aide ? IvanLED fournit des guides d'installation, une assistance technique et peut vous mettre en relation avec des installateurs certifiés au Mexique.

FAQ

Q : Combien de temps faut-il pour installer un écran LED ?

A : 4-8 heures pour une équipe professionnelle. 1-3 jours pour les bricoleurs, en fonction de la taille de l'écran.

Q : Puis-je installer moi-même un écran LED extérieur ?

A : Non recommandé. Les installations extérieures nécessitent une protection contre les intempéries, des travaux structurels lourds et souvent des permis de construire.

Q : De quels outils ai-je besoin pour effectuer l'installation moi-même ?

A : Perceuse, niveau, jeu de clés, échelle, serre-câbles et outils manuels de base.

Q : Ai-je besoin de câbles spéciaux ?

A : Oui. Utilisez des câbles Ethernet blindés pour les données et des câbles d'alimentation de calibre approprié. Pour l'extérieur, utilisez des connecteurs étanches.

Q : Comment savoir si mon mur peut supporter le poids de l'écran ?

A : Consulter un ingénieur en structure pour les écrans de plus de 100 kg. Pour les écrans plus petits, veillez à ce que les vis de fixation soient insérées dans des montants ou des ancrages en béton.
