Estás diseñando la fachada de un edificio, un local comercial o una instalación pública. El cliente quiere una gran pantalla LED integrada en la estructura. Pero, ¿qué se necesita para que una pantalla LED funcione y cómo se diseña teniendo esto en cuenta? La arquitectura de las pantallas LED implica paneles, controladores, sistemas de alimentación, gestión térmica y montaje estructural. Comprender estos componentes te ayuda a integrar las pantallas de forma armoniosa en edificios y espacios públicos.
Conclusión principal: La arquitectura de una pantalla LED consta de cinco elementos fundamentales: los paneles LED (la superficie de visualización), los controladores (el cerebro de procesamiento), el suministro y la distribución de energía, la gestión térmica (disipación del calor) y el montaje estructural (diseño del armario y del marco). Una arquitectura adecuada garantiza la durabilidad, el rendimiento y una integración perfecta con el entorno circundante.
Índice
¿Qué es la arquitectura de pantallas LED?
La arquitectura de una pantalla LED es el marco estructural y electrónico que permite el funcionamiento de la pantalla. Abarca los paneles LED que emiten luz, los controladores que procesan el contenido, los sistemas de alimentación que los alimentan, la gestión térmica que los mantiene refrigerados y las estructuras de montaje que mantienen todo en su sitio.
Estos componentes funcionan conjuntamente para ofrecer una imagen de alta calidad, al tiempo que garantizan la fiabilidad y la durabilidad. La calidad de cada componente influye directamente en el rendimiento y la vida útil de la pantalla.
Para obtener más información sobre los componentes de la pantalla, consulta nuestro Guía sobre la calidad de las pantallas LED.

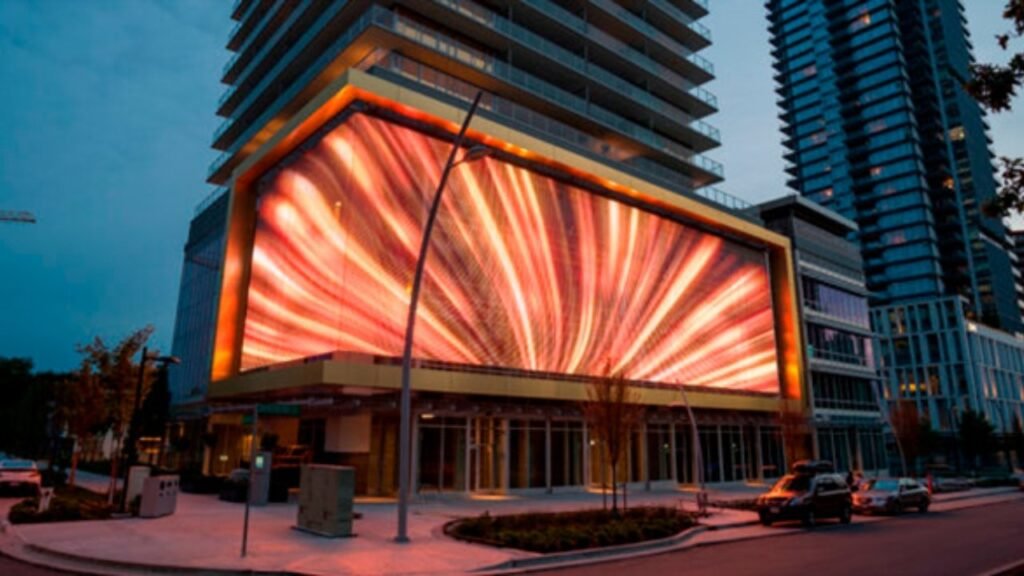

Componentes fundamentales de la arquitectura de las pantallas LED
Cada pantalla LED consta de tres componentes electrónicos fundamentales: los paneles LED (la superficie de visualización con miles de pequeños LED), los controladores (el «cerebro» que procesa y convierte las señales de entrada) y una fuente de contenido (el reproductor multimedia o el ordenador que proporciona el contenido).
Paneles LED: Miles de pequeños LED agrupados en píxeles. Cada píxel ajusta su brillo y su color para crear imágenes. El panel es la superficie visible de la pantalla.
Controladores: El “cerebro” de la pantalla LED. Recibe la señal de entrada, la procesa y envía la señal de salida a los LED. Controla la frecuencia de actualización, la calibración del color y la sincronización.
Fuente del contenido: La imagen o el contenido que se va a mostrar. Puede abarcar desde ordenadores y sistemas en la nube hasta reproductores multimedia específicos.
Para obtener más información sobre los controladores, consulta nuestra Guía de funciones de la pantalla LED.

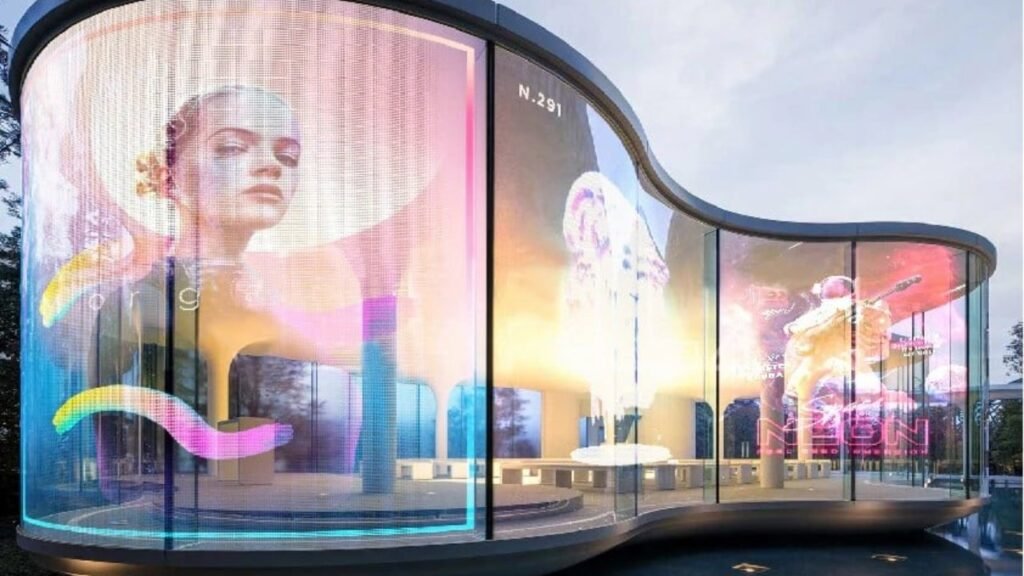

Tipos de pantallas LED
Existen dos tipos principales de pantallas LED: las de visión directa (en las que cada LED actúa como píxel) y las LCD con retroiluminación LED (en las que los LED se utilizan como retroiluminación para los paneles LCD). Las de visión directa ofrecen un brillo y una escalabilidad superiores para aplicaciones de gran formato.
| Tipo | Principio de funcionamiento | Brillo | Lo mejor para |
| LED de visión directa | Los LED individuales como píxeles | Muy alto (5.000+ nits) | Publicidad exterior, estadios, vallas publicitarias |
| LCD retroiluminada por LED | Retroiluminación LED + panel LCD | Medio (300-1.000 nits) | Comercios, museos, oficinas |
Consideraciones sobre el diseño estructural
Hay tres aspectos estructurales fundamentales para la arquitectura de las pantallas LED: el diseño de la carcasa y el marco (la cubierta protectora), la gestión térmica (disipación del calor) y el suministro y la distribución de energía (suministro eléctrico estable).
Diseño del armario y del marco: La carcasa que alberga y protege los componentes eléctricos. Está fabricada con materiales resistentes, como el aluminio o el acero. Su diseño influye en la facilidad de instalación, el mantenimiento y la integridad estructural.
Gestión térmica: Los chips LED desprenden calor durante su funcionamiento. Una gestión térmica adecuada —disipadores de calor, ventilación y sistemas de refrigeración— evita el sobrecalentamiento, protege los componentes internos y prolonga su vida útil.
Suministro y distribución de energía: Un suministro eléctrico estable es esencial para garantizar un rendimiento constante. Una distribución adecuada gestiona la carga eléctrica, reduce el riesgo de averías y garantiza un brillo constante.
Para obtener más información sobre la gestión del calor, consulta nuestro Guía para ralentizar la atenuación de la luz.

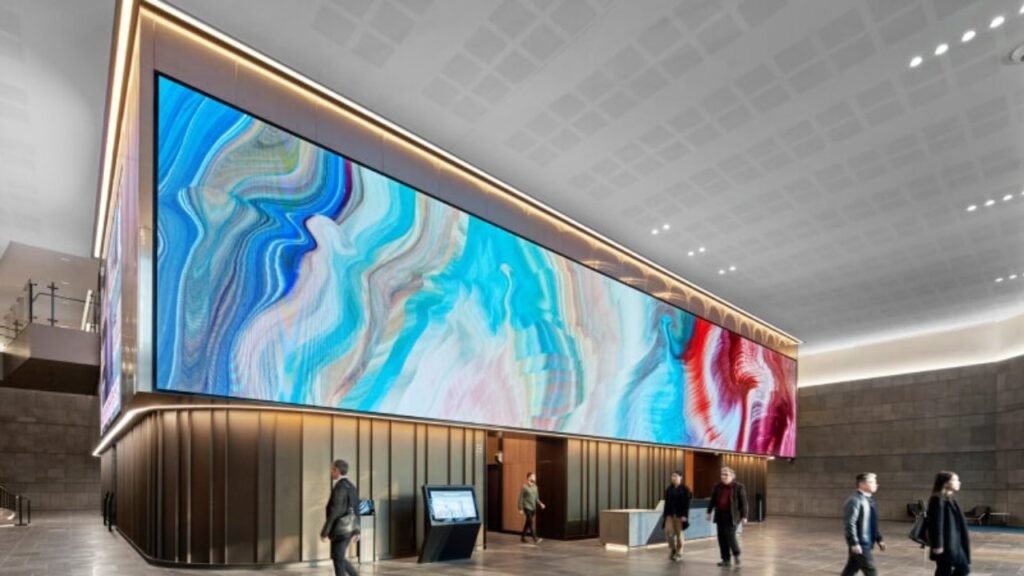

Métodos de instalación y montaje
Las pantallas LED pueden instalarse mediante tres métodos principales: montaje en pared (fijadas a una superficie mural), estructuras colgantes (suspendidas del techo o de bastidores) y bastidores de pie (independientes, apoyados en el suelo). El método depende del lugar y del uso previsto.
Instalación en pared: Se fija a la superficie de una pared. Ideal para instalaciones fijas en interiores, como vestíbulos, salas de conferencias y expositores comerciales.
Estructuras suspendidas: Se cuelgan del techo o de estructuras. Ideales para estadios, salas de conciertos y grandes espacios públicos.
Estructuras de pie: Se coloca de forma independiente sobre el suelo. Ideal para instalaciones temporales, eventos y exposiciones de alquiler.
Prácticas de mantenimiento
El mantenimiento periódico —limpieza de la superficie de la pantalla, revisión de las conexiones y actualización de los controladores— evita las averías y prolonga la vida útil de la pantalla. La falta de mantenimiento acelera el deterioro de los componentes y acorta su vida útil.
Prácticas clave de mantenimiento:
- Limpieza periódica: La acumulación de polvo retiene el calor y bloquea la salida de luz
- Revisa las conexiones: Los cables o conexiones sueltos provocan problemas de señal
- Actualizar controladores: Las actualizaciones de firmware mejoran el rendimiento y corrigen errores
- Calibración: La calibración anual del color y el brillo garantiza la uniformidad
- Piezas de recambio: Ten a mano módulos de repuesto para poder sustituirlos rápidamente
Para obtener más información sobre el mantenimiento, consulta nuestra Guía de limpieza de pantallas LED.

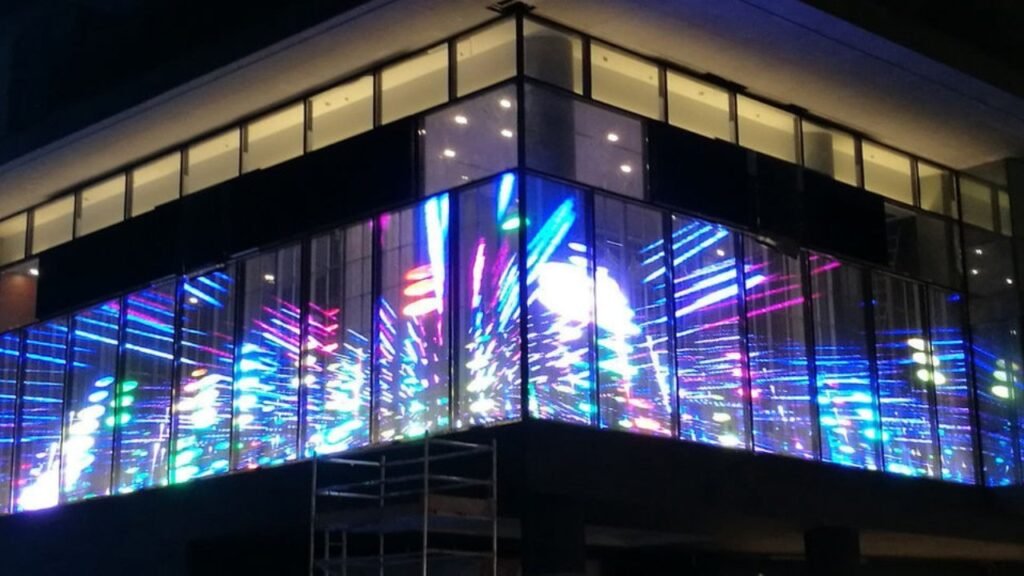

Avances tecnológicos en la arquitectura LED
Hay cuatro avances que están marcando la evolución de la arquitectura de las pantallas LED: la tecnología MicroLED (mayor brillo y contraste), las pantallas flexibles y transparentes (que se pueden doblar y son translúcidas), la integración de puntos cuánticos (mejora del color) y las funciones inteligentes basadas en la inteligencia artificial (optimización y diagnóstico automatizados).
Tecnología MicroLED: Mejor control del brillo y del contraste. Consume muy poca energía. Con el tiempo, podría sustituir por completo a las pantallas de LCD.
Pantallas flexibles y transparentes: Formas flexibles o transparentes. Permite crear diseños curvos y espacios comerciales de estilo futurista.
Integración de puntos cuánticos: Mejora el brillo y el color. Ofrece imágenes más realistas.
IA y funciones inteligentes: Optimiza la distribución de contenidos mediante el análisis del comportamiento de los usuarios y de los factores ambientales. Los diagnósticos automatizados detectan problemas de hardware.
Para más información sobre MicroLED, consulta nuestro Guía sobre la tecnología MicroLED.

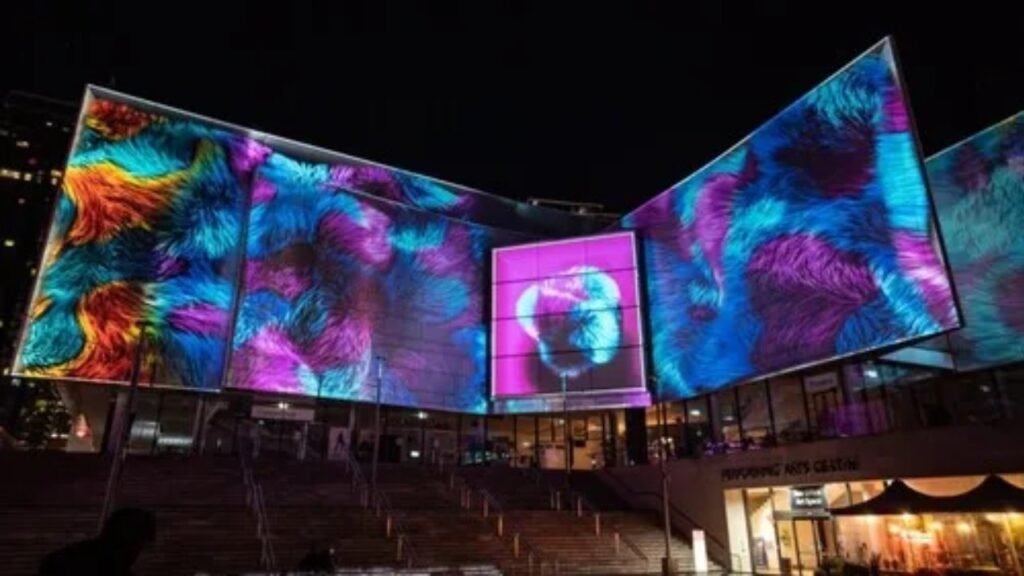

Aplicaciones de la arquitectura de pantallas LED
Las pantallas LED se utilizan en publicidad comercial, locales de ocio, sistemas de información pública y entornos residenciales. Cada aplicación requiere unas especificaciones diferentes en cuanto a brillo, durabilidad e integración.
Comercial y publicitario: Las pantallas LED publicitarias destacan incluso en entornos competitivos. Su alto brillo y su contenido dinámico captan la atención.
Sector del entretenimiento: Las salas de conciertos y los eventos utilizan pantallas LED para crear efectos visuales. Las imágenes en tiempo real y las actuaciones sincronizadas cautivan al público.
Sistemas de información pública: Los gobiernos utilizan pantallas LED para anuncios, horarios y gestión del tráfico.
Uso residencial y personal: Desde la decoración de paredes hasta los televisores inteligentes, la tecnología LED se utiliza en los hogares.
Para obtener más información sobre las solicitudes, consulta nuestra Soluciones de visualización LED.
Errores habituales en el diseño arquitectónico de pantallas LED
El error más habitual es diseñar la arquitectura sin tener en cuenta la gestión térmica y los requisitos de alimentación. Una disipación deficiente del calor provoca fallos prematuros; una distribución inadecuada de la alimentación causa problemas de rendimiento y fallos de funcionamiento.
Otros errores frecuentes:
- Apoyo estructural insuficiente: No tener en cuenta el peso de la pantalla y la carga del viento (en instalaciones al aire libre)
- Mala organización de los cables: Un cableado desorganizado provoca interferencias en la señal y dificultades de mantenimiento
- Sin acceso para mantenimiento: Instalación de pantallas sin prever un acceso frontal o trasero para las reparaciones
- No tener en cuenta los factores medioambientales: No tener en cuenta la temperatura, la humedad y la exposición a los rayos UV en las instalaciones al aire libre
Consejos de expertos para arquitectos e integradores
Consejo n.º 1: Planifica desde el principio el acceso para el mantenimiento.
Prevé un acceso frontal o trasero en el diseño estructural. Instalar un acceso a posteriori resulta caro y supone muchas molestias.
Consejo n.º 2: Calcula las necesidades térmicas.
Calcular la potencia calorífica en función del tamaño de la pantalla y el nivel de brillo. Prever una ventilación adecuada o un sistema de refrigeración activa en el diseño arquitectónico.
Consejo n.º 3: Planifica las necesidades de alimentación eléctrica.
Calcula el consumo total de energía y asegúrate de que la instalación eléctrica del edificio pueda soportar la carga. Ten en cuenta la protección contra sobretensiones.
Consejo n.º 4: Ten en cuenta los factores ambientales.
Las instalaciones en exteriores deben contar con protección contra la intemperie de grado IP65 o superior, materiales resistentes a los rayos UV y especificaciones adecuadas en cuanto al rango de temperaturas.
Consejo n.º 5: Pide módulos de repuesto.
Pide entre 5 y 10 módulos de repuesto 5-10% junto con la compra inicial para garantizar que el color coincida en futuras reparaciones.
Preguntas frecuentes (FAQ)
¿Cuál es la vida útil de una pantalla LED?
Las pantallas LED de calidad tienen una vida útil de entre 50 000 y 100 000 horas, lo que equivale aproximadamente a entre 5 y 10 años de uso normal. Una limpieza periódica, una ventilación adecuada y unas reparaciones oportunas pueden prolongar su vida útil.
¿Se pueden personalizar las pantallas LED para diferentes formas y tamaños?
Sí. Las pantallas LED son modulares y se pueden personalizar para adaptarse a diversas formas: curvas, círculos y dimensiones a medida. Las pantallas flexibles y transparentes ofrecen aún más posibilidades de diseño.
¿Cómo influye la densidad de píxeles en la calidad de la imagen?
Una mayor densidad de píxeles (más píxeles por metro cuadrado) permite obtener imágenes más nítidas con menos efecto de pixelación. El efecto de pixelación se aprecia cuando los píxeles están demasiado separados para la distancia de visión.
¿Cuál es la diferencia entre una pantalla LED de visión directa y una pantalla LCD con retroiluminación LED?
Las pantallas LED de visión directa utilizan LED individuales como píxeles, lo que ofrece un mayor brillo y escalabilidad para aplicaciones de gran formato. Las pantallas LCD retroiluminadas por LED utilizan LED como retroiluminación para un panel LCD, lo que ofrece un brillo medio a un coste menor.
¿Ofrece IvanLED soluciones de pantallas LED para proyectos arquitectónicos?
Sí. IvanLED fabrica pantallas LED para aplicaciones en arquitectura, comercios y espacios públicos. Echa un vistazo a nuestra Productos de pantallas LED o Contacto para hablar sobre los requisitos de su proyecto.
Conclusión: Construir para el futuro con la arquitectura LED
La arquitectura de las pantallas LED es la base de las instalaciones de visualización modernas. Conocer los componentes fundamentales —paneles, controladores, sistemas de alimentación, gestión térmica y montaje estructural— te ayuda a diseñar pantallas que funcionen de forma fiable y se integren a la perfección en cualquier entorno.
Nuestro consejo, sin rodeos:
– Diseño que permita el acceso para el mantenimiento — El acceso por la parte delantera o trasera permite ahorrar tiempo y dinero.
– Plan de gestión térmica — El calor es lo que acorta la vida útil del #1.
– Calcular los requisitos de potencia — Asegúrate de que la instalación eléctrica del edificio pueda soportar la carga.
– Ten en cuenta los factores medioambientales — Las pantallas para exteriores deben tener una protección contra la intemperie de grado IP65 o superior.
– Pedir módulos de repuesto (5-10%) con tu compra inicial.
