Sie entwerfen eine Gebäudefassade, eine Verkaufsfläche oder eine öffentliche Installation. Der Auftraggeber wünscht sich eine große LED-Anzeige, die in die Struktur integriert ist. Aber was gehört dazu, damit ein LED-Bildschirm funktioniert – und wie plant man das? Bei der Architektur von LED-Bildschirmen spielen Panels, Steuerungen, Stromversorgungssysteme, Wärmemanagement und die bauliche Befestigung eine Rolle. Das Verständnis dieser Komponenten hilft Ihnen dabei, Anzeigen nahtlos in Gebäude und öffentliche Räume zu integrieren.
Das Wichtigste auf einen Blick: Die Architektur eines LED-Bildschirms besteht aus fünf Kernelementen: LED-Panels (die Anzeigefläche), Steuerungen (das „Gehirn“ der Verarbeitung), Stromversorgung und -verteilung, Wärmemanagement (Wärmeableitung) sowie die strukturelle Befestigung (Gehäuse- und Rahmenkonstruktion). Eine geeignete Architektur gewährleistet Langlebigkeit, Leistung und eine nahtlose Integration in die Umgebung.
Inhaltsübersicht
Was versteht man unter LED-Bildschirmarchitektur?
Die Architektur eines LED-Bildschirms ist das strukturelle und elektronische Gerüst, das den Betrieb eines Displays ermöglicht. Sie umfasst die lichtemittierenden LED-Panels, die Steuerungen zur Verarbeitung der Inhalte, die Stromversorgungssysteme, die diese antreiben, das Wärmemanagement, das für die Kühlung sorgt, sowie die Befestigungskonstruktionen, die alle Komponenten an ihrem Platz halten.
Diese Komponenten arbeiten zusammen, um eine hohe Bildqualität zu gewährleisten und gleichzeitig Zuverlässigkeit und Langlebigkeit zu sichern. Die Qualität jeder einzelnen Komponente wirkt sich direkt auf die Leistung und die Lebensdauer des Displays aus.
Weitere Informationen zu Display-Komponenten finden Sie in unserem Leitfaden zur Qualität von LED-Bildschirmen.

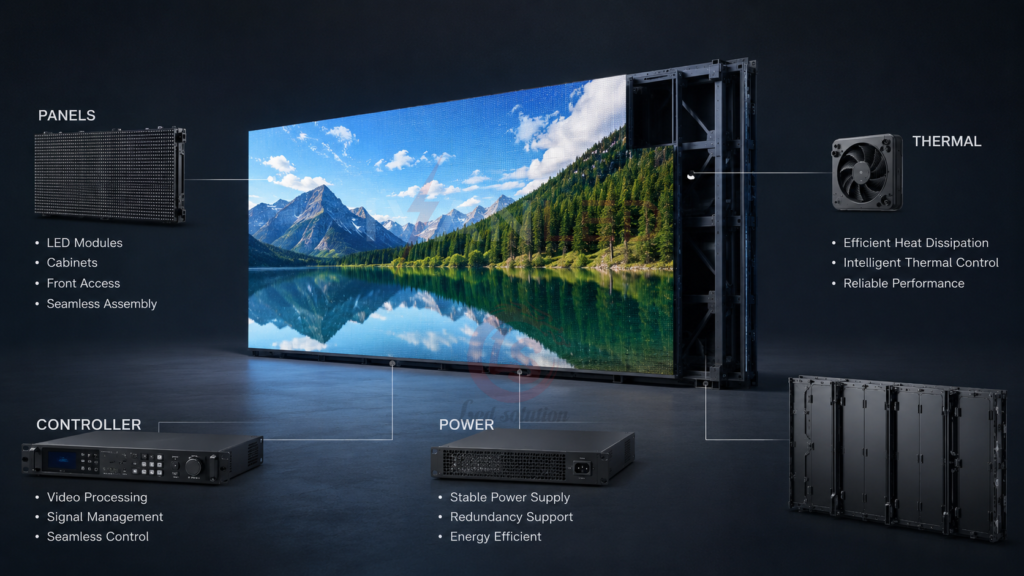

Kernkomponenten der LED-Bildschirmarchitektur

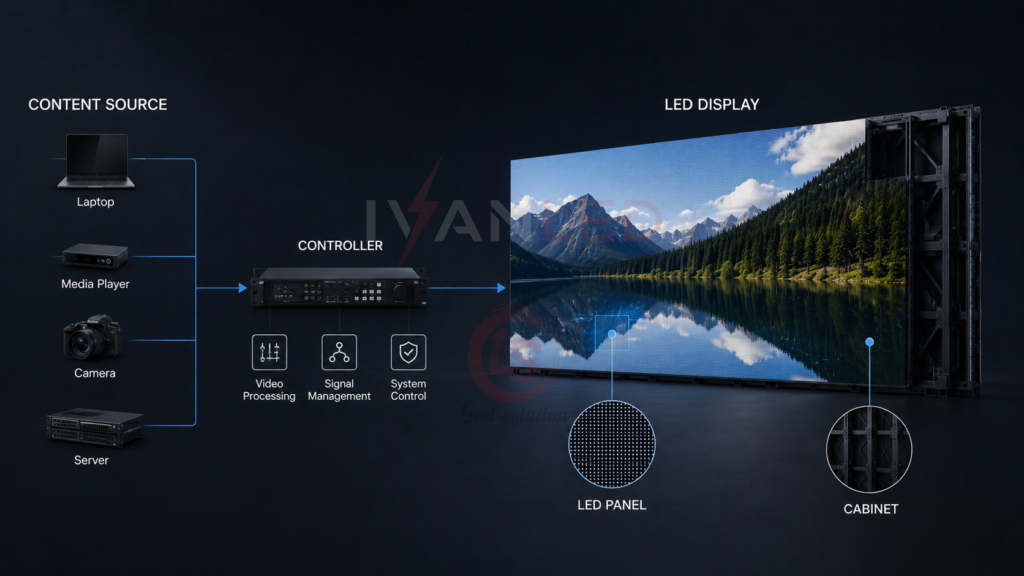

Jedes LED-Display besteht aus drei zentralen elektronischen Komponenten: LED-Panels (die Anzeigefläche mit Tausenden winziger LEDs), Steuerungen (das „Gehirn“, das die Eingangssignale umwandelt) und einer Inhaltsquelle (der Mediaplayer oder Computer, der die Inhalte bereitstellt).
LED-Panels: Tausende winziger LEDs, die zu Pixeln zusammengefasst sind. Jedes Pixel passt seine Helligkeit und Farbe an, um Bilder zu erzeugen. Das Panel ist die sichtbare Oberfläche des Displays.
Kontrolleure: Das “Gehirn” des LED-Bildschirms. Es nimmt das Eingangssignal entgegen, verarbeitet es und leitet das Ausgangssignal an die LEDs weiter. Es steuert die Bildwiederholfrequenz, die Farbkalibrierung und die Synchronisation.
Quelle: Das anzuzeigende Bild oder der anzuzeigende Inhalt. Die Auswahl reicht von Computern und Cloud-Systemen bis hin zu speziellen Medienplayern.
Weitere Informationen zu Controllern finden Sie in unserem Anleitung zu den Funktionen der LED-Anzeige.
Arten von LED-Anzeigen
Es gibt zwei Haupttypen von LED-Displays: Direct-View-LEDs (einzelne LEDs als Pixel) und LCDs mit LED-Hintergrundbeleuchtung (LEDs, die als Hintergrundbeleuchtung für LCD-Panels dienen). Direct-View-LEDs bieten eine überragende Helligkeit und Skalierbarkeit für großformatige Anwendungen.
| Typ | Funktionsprinzip | Helligkeit | Am besten für |
| LED mit Direktbetrachtung | Einzelne LEDs als Pixel | Sehr hoch (5.000+ nits) | Außenwerbung, Stadien, Werbetafeln |
| LCD mit LED-Hintergrundbeleuchtung | LED-Hintergrundbeleuchtung + LCD-Bildschirm | Mittel (300–1.000 Nits) | Einzelhandel, Museen, Büros |
Überlegungen zur Tragwerksplanung

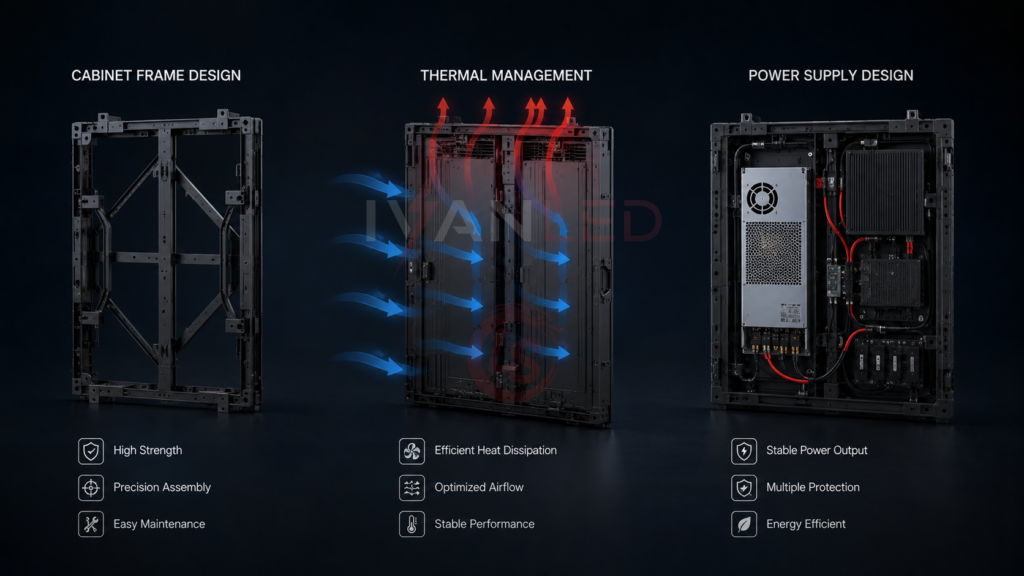

Drei bauliche Aspekte sind für die Architektur von LED-Bildschirmen von entscheidender Bedeutung: die Konstruktion von Gehäuse und Rahmen (die Schutzhülle), das Wärmemanagement (Wärmeableitung) sowie die Stromversorgung und -verteilung (stabile Stromzufuhr).
Konstruktion von Schrank und Rahmen: Das Gehäuse, in dem elektrische Bauteile untergebracht und geschützt werden. Es besteht aus robusten Materialien wie Aluminium oder Stahl. Die Konstruktion beeinflusst die Einfachheit der Installation, die Wartung und die strukturelle Integrität.
Wärmemanagement: LED-Chips geben während des Betriebs Wärme ab. Ein ordnungsgemäßes Wärmemanagement – Kühlkörper, Belüftung und Kühlsysteme – verhindert eine Überhitzung, schützt die internen Komponenten und verlängert die Lebensdauer.
Stromversorgung und -verteilung: Eine stabile Stromversorgung ist für eine gleichbleibende Leistung unerlässlich. Eine ordnungsgemäße Stromverteilung sorgt für die Aufteilung der elektrischen Last, verringert das Risiko von Störungen und gewährleistet eine gleichbleibende Helligkeit.
Weitere Informationen zum Wärmemanagement finden Sie in unserem Leitfaden zur Verlangsamung der Lichtdämpfung.
Installations- und Befestigungsmethoden
LED-Bildschirme können auf drei verschiedene Arten installiert werden: Wandmontage (Befestigung an einer Wandfläche), Hängekonstruktionen (Aufhängung an Decken oder Rahmen) und Standgestelle (freistehend auf dem Boden). Die Wahl der Methode hängt vom Veranstaltungsort und vom Einsatzzweck ab.
Wandmontage: Wird an einer Wand befestigt. Ideal für dauerhafte Installationen in Innenräumen wie Empfangsbereichen, Konferenzräumen und Verkaufsauslagen.
Hängekonstruktionen: Werden an Decken oder Rahmen aufgehängt. Ideal für Stadien, Konzertorte und große öffentliche Räume.
Stehgestelle: Freistehend auf dem Boden. Ideal für temporäre Aufstellungen, Veranstaltungen und Mietausstellungen.
Wartungspraktiken
Regelmäßige Wartung – Reinigung der Bildschirmoberfläche, Überprüfung der Anschlüsse, Aktualisierung der Steuergeräte – beugt Störungen vor und verlängert die Lebensdauer des Bildschirms. Vernachlässigung beschleunigt den Verschleiß der Komponenten und verkürzt die Lebensdauer.
Wichtige Wartungsmaßnahmen:
- Regelmäßige Reinigung: Staubansammlungen speichern Wärme und behindern den Lichtaustritt
- Anschlüsse prüfen: Lose Kabel oder Verbindungen führen zu Signalstörungen
- Controller aktualisieren: Firmware-Updates verbessern die Leistung und beheben Fehler
- Kalibrierung: Eine jährliche Farb- und Helligkeitskalibrierung gewährleistet eine gleichmäßige Darstellung
- Ersatzteile: Halten Sie Ersatzmodule bereit, um sie bei Bedarf schnell austauschen zu können
Weitere Informationen zur Wartung finden Sie in unserem Anleitung zur Reinigung von LED-Bildschirmen.
Technologische Fortschritte in der LED-Architektur
Vier technologische Fortschritte prägen die Architektur von LED-Bildschirmen: die MicroLED-Technologie (bessere Helligkeit und höherer Kontrast), flexible und transparente Displays (biegsam und durchsichtig), die Integration von Quantenpunkten (verbesserte Farbwiedergabe) sowie KI-gestützte intelligente Funktionen (automatische Optimierung und Diagnose).
MicroLED-Technologie: Bessere Helligkeits- und Kontrastregelung. Sehr geringer Energieverbrauch. Könnte LCD-Displays langfristig vollständig ersetzen.
Flexible und transparente Displays: Biegsame oder durchsichtige Formen. Ermöglichen geschwungene Designs und futuristische Verkaufsräume.
Integration von Quantenpunkten: Verbessert Helligkeit und Farbwiedergabe. Sorgt für realistischere Darstellungen.
KI und intelligente Funktionen: Optimiert die Bereitstellung von Inhalten durch die Analyse des Nutzerverhaltens und von Umgebungsfaktoren. Automatisierte Diagnosen erkennen Hardwareprobleme.
Weitere Informationen zu MicroLED finden Sie in unserem Leitfaden zur MicroLED-Technologie.
Anwendungen der LED-Bildschirmarchitektur
LED-Bildschirme kommen in der kommerziellen Werbung, in Unterhaltungsstätten, in öffentlichen Informationssystemen und im privaten Bereich zum Einsatz. Jede Anwendung stellt unterschiedliche Anforderungen hinsichtlich Helligkeit, Langlebigkeit und Integration.
Werbung und Marketing: LED-Bildschirme für Werbezwecke fallen selbst in einem umkämpften Umfeld auf. Hohe Helligkeit und dynamische Inhalte ziehen die Aufmerksamkeit auf sich.
Unterhaltungsbranche: In Konzertlocations und bei Veranstaltungen kommen LED-Bildschirme für visuelle Effekte zum Einsatz. Echtzeit-Visualisierungen und synchronisierte Darbietungen begeistern das Publikum.
Öffentliche Informationssysteme: Behörden nutzen LED-Bildschirme für Durchsagen, Fahrpläne und das Verkehrsmanagement.
Privat- und Hausgebrauch: Von Wanddekorationen bis hin zu Smart-TVs – die LED-Technologie findet in vielen Bereichen des Wohnbereichs Anwendung.
Weitere Informationen zu den Anwendungsbereichen finden Sie in unserem LED-Display-Lösungen.
Häufige Fehler bei der Konstruktion von LED-Bildschirmen
Der häufigste Fehler besteht darin, die Architektur zu entwerfen, ohne das Wärmemanagement und die Stromversorgungsanforderungen zu berücksichtigen. Eine unzureichende Wärmeableitung führt zu vorzeitigem Ausfall; eine unzureichende Stromverteilung verursacht Leistungsprobleme und Fehlfunktionen.
Weitere häufige Fehler:
- Unzureichende strukturelle Unterstützung: Nichtberücksichtigung des Gewichts der Leinwand und der Windlast (bei Installationen im Freien)
- Mangelhafte Kabelorganisation: Eine unübersichtliche Verkabelung führt zu Signalstörungen und Wartungsproblemen.
- Kein Wartungszugang: Einbau von Bildschirmen ohne Berücksichtigung eines vorderen oder hinteren Zugangs für Reparaturarbeiten
- Umweltfaktoren außer Acht lassen: Nichtberücksichtigung von Temperatur, Luftfeuchtigkeit und UV-Belastung bei Installationen im Außenbereich
Expertentipps für Architekten und Integratoren
Tipp 1: Planen Sie von Anfang an einen Zugang für Wartungsarbeiten ein.
Planen Sie bei der Konstruktion einen Zugang von vorne oder von hinten ein. Eine nachträgliche Anbringung eines Zugangs nach der Installation ist kostspielig und mit erheblichen Beeinträchtigungen verbunden.
Tipp 2: Berechnen Sie den Wärmebedarf.
Ermitteln Sie die Wärmeabgabe anhand der Bildschirmgröße und der Helligkeit. Sehen Sie im architektonischen Entwurf eine ausreichende Belüftung oder aktive Kühlung vor.
Tipp 3: Planen Sie den Strombedarf ein.
Berechnen Sie den Gesamtstromverbrauch und stellen Sie sicher, dass die elektrische Anlage des Gebäudes diese Last bewältigen kann. Berücksichtigen Sie dabei den Überspannungsschutz.
Tipp 4: Berücksichtigen Sie Umweltfaktoren.
Anlagen im Außenbereich erfordern eine Schutzart von mindestens IP65, UV-beständige Materialien und geeignete Spezifikationen hinsichtlich des Temperaturbereichs.
Tipp 5: Bestellen Sie Ersatzmodule.
Bestellen Sie beim Erstkauf 5–10% Ersatzmodule, um bei zukünftigen Reparaturen eine farbliche Übereinstimmung zu gewährleisten.
Häufig gestellte Fragen (FAQ)
Wie lange hält ein LED-Bildschirm?
Hochwertige LED-Bildschirme haben eine Lebensdauer von 50.000 bis 100.000 Stunden – das entspricht etwa 5 bis 10 Jahren bei normalem Gebrauch. Regelmäßige Reinigung, ausreichende Belüftung und rechtzeitige Reparaturen können die Lebensdauer verlängern.
Können LED-Bildschirme für verschiedene Formen und Größen angepasst werden?
Ja. LED-Bildschirme sind modular aufgebaut und lassen sich an verschiedene Formen anpassen – Kurven, Kreise und individuelle Abmessungen. Flexible und transparente Displays bieten noch mehr Gestaltungsmöglichkeiten.
Wie wirkt sich die Pixeldichte auf die Bildqualität aus?
Eine höhere Pixeldichte (mehr Pixel pro Quadratmeter) sorgt für glattere Darstellungen mit geringerer Pixelierung. Pixelierung ist sichtbar, wenn die Pixel für den Betrachtungsabstand zu weit auseinander liegen.
Was ist der Unterschied zwischen einem LED-Bildschirm mit Direktbetrachtung und einem LCD-Bildschirm mit LED-Hintergrundbeleuchtung?
Bei Direct-View-LEDs werden einzelne LEDs als Pixel verwendet, was eine höhere Helligkeit und Skalierbarkeit für großformatige Anwendungen bietet. Bei LCDs mit LED-Hintergrundbeleuchtung dienen LEDs als Hintergrundbeleuchtung für ein LCD-Panel und bieten eine mittlere Helligkeit zu geringeren Kosten.
Bietet IvanLED LED-Display-Lösungen für Architekturprojekte an?
Ja. IvanLED stellt LED-Displays für den Einsatz in der Architektur, im Einzelhandel und im öffentlichen Raum her. Stöbern Sie in unserem LED-Display-Produkte oder Kontaktieren Sie uns um Ihre Projektanforderungen zu besprechen.
Fazit: Mit LED-Architektur die Zukunft gestalten
Die Architektur von LED-Bildschirmen bildet die Grundlage moderner Display-Installationen. Das Verständnis der Kernkomponenten – Panels, Steuerungen, Stromversorgungssysteme, Wärmemanagement und Befestigungskonstruktionen – hilft Ihnen dabei, Displays zu entwerfen, die zuverlässig funktionieren und sich nahtlos in jede Umgebung integrieren lassen.
Unser klarer Rat:
– Konstruktion unter Berücksichtigung des Wartungszugangs — Der Zugang von vorne oder hinten spart Zeit und Geld.
– Plan für das Wärmemanagement — Hitze ist der größte Feind der Lebensdauer des #1.
– Leistungsbedarf berechnen — Stellen Sie sicher, dass die elektrische Anlage des Gebäudes die Last bewältigen kann.
– Umweltfaktoren berücksichtigen — Bildschirme im Außenbereich müssen der Schutzklasse IP65+ entsprechen.
– Ersatzmodule bestellen (5-10%) beim Erstkauf.
Unter IvanLED, wir fertigen LED-Displays für den Einsatz in der Architektur, im Einzelhandel und im öffentlichen Raum.
