Вы сравниваете светодиодные экраны от разных поставщиков. Одно из предложений значительно дешевле. Технические характеристики выглядят схожими. Но какие материалы на самом деле используются внутри? Качество полупроводниковых микросхем, герметизирующих материалов и компонентов системы отвода тепла напрямую определяет срок службы вашего экрана и его рабочие характеристики. Понимание того, из каких материалов изготовлены светодиодные экраны, поможет вам отличить подлинное качество от дешевых уступок.
Главный вывод: Качество светодиодного экрана определяется пятью категориями материалов: полупроводниковые материалы (GaN, GaAs для излучения света), материалы подложки (сапфир, карбид кремния для крепления микросхемы), материалы герметизации (силикон, эпоксидная смола для защиты), проводящие материалы (золото, медь для обеспечения электрических характеристик) и материалы для отвода тепла (алюминиевые радиаторы, термоинтерфейсные материалы для охлаждения). Выбор материалов напрямую влияет на яркость, срок службы и надежность.
Содержание
Какие материалы используются в светодиодных экранах?
Светодиодные экраны изготавливаются из пяти основных категорий материалов: полупроводниковых материалов, излучающих свет; материалов подложки, на которых размещаются микросхемы; герметизирующих материалов, обеспечивающих их защиту; проводящих материалов, обеспечивающих электропроводность; а также материалов для отвода тепла, обеспечивающих охлаждение всей конструкции.
Каждая из этих категорий играет решающую роль в характеристиках и долговечности дисплея. Качество этих материалов значительно различается у разных производителей, что объясняет, почему дисплеи, внешне похожие друг на друга, могут иметь совершенно разные цены и срок службы.
Подробнее о качестве изображения см. в нашем Руководство по качеству светодиодных экранов.

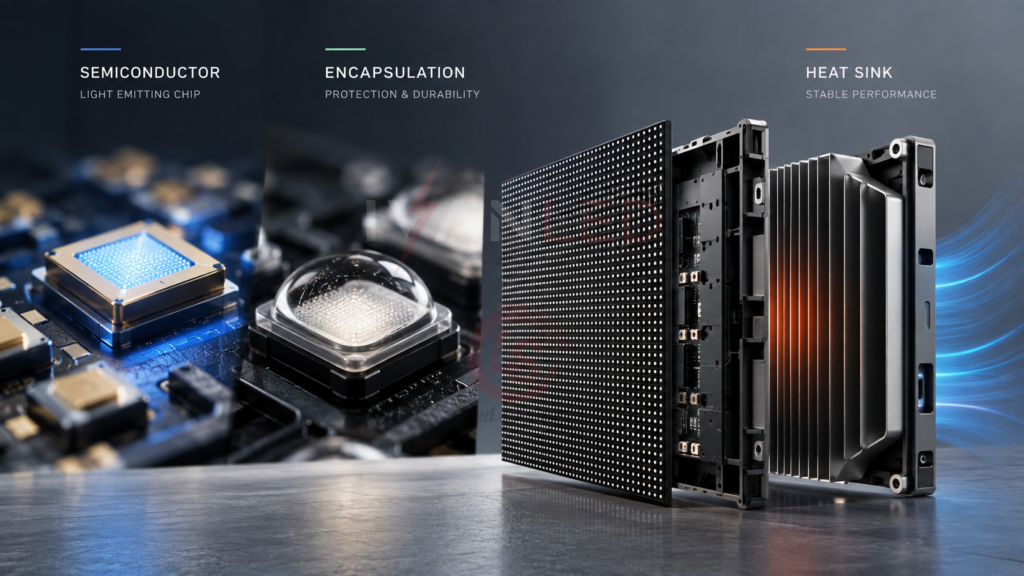

Основные компоненты светодиодных экранов
Каждый светодиодный дисплей состоит из трёх основных компонентов: отдельных светодиодов, излучающих свет; модулей, объединяющих их в группы; и дисплейных панелей, образующих несущую конструкцию.
Светодиоды (LED): Основные источники света. При прохождении через них электрического тока они излучают свет. Качество и эффективность светодиодов определяют яркость, точность цветопередачи и энергопотребление.
Светодиодные модули: Несколько светодиодов, размещенных на одной плате. Это составные элементы экрана, позволяющие изменять размер и настраивать его в зависимости от размера дисплея.
Дисплейные панели: Собранные узлы, в которых размещены светодиодные модули. Они служат несущей конструкцией и защитным корпусом для светодиодов и электронных компонентов.
Подробнее о светодиодных компонентах см. в нашем Руководство по выбору светодиодных ламп.
Полупроводниковые материалы в светодиодах
Нитрид галлия (GaN) является важнейшим полупроводниковым материалом для современных светодиодов, обеспечивающим излучение синего и белого света. Арсенид галлия (GaAs) используется в инфракрасных светодиодах. Эти материалы обладают свойствами прямой запрещенной зоны, что обеспечивает эффективное светоизлучение.
Соединения на основе галлия: GaN используется в синих и белых светодиодах. GaAs используется в инфракрасных светодиодах. Оба материала обеспечивают эффективное излучение света.
Оксид индия, галлия и цинка (IGZO): Прозрачный полупроводниковый материал, используемый в тонкоплёночных транзисторах. Он повышает разрешение дисплея и снижает энергопотребление.
Полупроводниковый материал определяет цвет и эффективность светодиода. Материалы более высокого качества обеспечивают более яркое свечение, более точную цветопередачу и меньшее энергопотребление.
Материалы подложки
Сапфир является наиболее распространённым материалом подложки для производства светодиодов благодаря своей твёрдости и химической стойкости. Карбид кремния (SiC) обладает лучшей теплопроводностью, но стоит дороже. Кремний является наиболее экономичным вариантом, однако может снижать характеристики светодиодов из-за несовпадения кристаллических решёток.
Сапфир: Твёрдый, химически стойкий и обеспечивает надёжную опору для эпитаксиального слоя. Однако его теплопроводность низкая.
Карбид кремния (SiC): Превосходная теплопроводность способствует более эффективному отводу тепла. Константа решетки подходит для нитрида галлия, что обеспечивает более высокое качество слоя.
Кремний: Экономически выгодно и широко применяется в полупроводниковой промышленности. Однако несовпадение кристаллических решёток с GaN может привести к ухудшению характеристик светодиода.
Материалы для инкапсуляции и линз
Силикон и эпоксидные смолы являются основными материалами для герметизации светодиодных чипов. Силикон обладает превосходной устойчивостью к ультрафиолетовому излучению и термической стабильностью, что делает его идеальным материалом для мощных светодиодов. Эпоксидные смолы обеспечивают хорошую адгезию и являются более экономичным решением для стандартных применений.
Эпоксидные смолы: Используются для герметизации благодаря отличной адгезии и прозрачности. Обеспечивают надежную защиту при меньших затратах.
Силиконовые материалы: Обладают высокой устойчивостью к УФ-излучению и старению. Пропускание света силиконом пропорционально интенсивности и эффективности свечения.
Оптические линзы: Изготавливаются из пластика или стекла оптического качества. Они фокусируют или рассеивают свет для достижения желаемого визуального эффекта.
Материал корпуса защищает светодиодный чип от влаги, пыли и механических повреждений, обеспечивая при этом светопропускание.
Проводящие материалы
Золото и медь являются основными проводящими материалами для электродов светодиодов. Золото обладает превосходной проводимостью и надежностью в нестабильных условиях эксплуатации. Медь является более экономичным вариантом, но подвержена более сильному окислению, что сокращает срок службы в определенных условиях.
Металлы для электродов: Золото используется в системах, требующих высокой надежности. Медь является экономически выгодным материалом, но требует защиты от окисления.
Прозрачные проводящие оксиды (TCO): Широкое применение нашли оксид индия и олова (ITO) и оксид олова, легированный фтором (FTO). Они обеспечивают одновременно светоизлучение и электропроводность.
Выбор проводящих материалов влияет на электрическую эффективность и долгосрочную надежность.
Фосфорные материалы для преобразования цвета
Фосфоры YAG (иттрий-алюминиевый гранат) используются для создания белых светодиодов путем преобразования синего света в желтый. Квантовые точки — это полупроводниковые нанокристаллы, которые повышают точность цветопередачи и яркость, излучая чистый красный и зеленый свет при возбуждении синим светом.
Фосфоры на основе YAG: Поглощают синий свет и излучают желтый. Оставшийся синий свет смешивается с желтым, образуя белый свет. Количество люминофора влияет на цветовую температуру.
Квантовые точки: Нанокристаллы полупроводников, излучающие свет при возбуждении. Они генерируют чистый красный и зеленый свет, расширяя цветовую гамму и создавая более яркие цвета.
Фосфорные материалы определяют качество цветопередачи и точность отображения изображения.
Материалы для отвода тепла
Радиаторы из алюминия или меди поглощают и отводят тепло от светодиодных компонентов. Термоинтерфейсные материалы (TIM) заполняют микроскопические зазоры между компонентами и радиаторами, улучшая теплопроводность.
Теплопроводящие материалы (TIM): Устраняют зазоры между светодиодными компонентами и радиаторами. Выпускаются в виде паст, прокладок или лент. Правильный выбор обеспечивает эффективную теплоотдачу.
Радиаторы: Предназначены для поглощения и отвода тепла. Алюминий и медь обладают превосходной теплопроводностью. Радиаторы увеличивают площадь поверхности, что позволяет отводить тепло от светодиода.
Защитные и конструкционные материалы
Алюминиевые сплавы являются основным материалом для изготовления корпусов и рам благодаря своей легкости и уникальным свойствам. Материалы герметизации, такие как силикон и эпоксидная смола, защищают светодиодные чипы от воздействия внешних факторов.
Материалы для герметизации: Силикон обеспечивает термостойкость и влагостойкость светодиодов высокой мощности. Эпоксидные смолы обеспечивают хорошую адгезию и экономичность при использовании светодиодного освещения на открытом воздухе.
Корпус и рамы: Алюминиевые сплавы обеспечивают прочную и эстетически привлекательную конструкцию. Выбор материала имеет решающее значение для эксплуатационных характеристик и срока службы.
Новые материалы: перовскит и двумерные материалы
Перовскитные материалы и двумерные материалы, такие как графен, становятся материалами нового поколения для светодиодов. Перовскиты обеспечивают высокую чистоту цвета и эффективность при более низких производственных затратах. Двумерные материалы позволяют создавать ультратонкие, гибкие и эффективные дисплеи.
Перовскитные материалы: Обладают превосходными светоизлучающими свойствами, характеризуются высокой чистотой цвета и эффективностью. Регулируемая ширина запрещенной зоны обеспечивает яркие цвета и высокую яркость. В настоящее время ведутся исследования по повышению стабильности для коммерческого применения.
Двумерные материалы: Графен и дихалькогениды переходных металлов (TMD) позволяют создавать ультратонкие гибкие дисплеи. Микро-светодиоды на основе двумерных материалов позволяют достичь высокой плотности пикселей и небольших размеров.
Эти новые материалы обещают появление в будущем более лёгких, гибких и эффективных дисплеев.
Распространенные ошибки при оценке материалов для светодиодных экранов
Наиболее распространённой ошибкой является сравнение светодиодных экранов исключительно по шагу пикселей и яркости, при этом игнорируется качество материалов. В дешёвых дисплеях часто используются некачественные полупроводниковые материалы, ненадёжная герметизация и недостаточный отвод тепла, что приводит к преждевременному выходу из строя и ухудшению цветопередачи.
Другие распространённые ошибки:
- Без учета теплоотвода: Неэффективный теплообмен является основной причиной преждевременного выхода светодиодов из строя. Алюминиевые радиаторы и подходящие теплопроводящие материалы (TIM) играют здесь ключевую роль.
- Недостаточное внимание к качеству инкапсуляции: Некачественный силикон или эпоксидная смола со временем растрескиваются и желтеют, что приводит к снижению яркости и точности цветопередачи.
- Речь не идет о проводящих материалах: Медные электроды без надлежащей защиты от окисления со временем выйдут из строя. Золото является более надёжным материалом.
- Не учитывая качество люминофора: Недорогие люминофоры быстрее изнашиваются, что приводит к смещению цвета и снижению яркости.
Советы экспертов по оценке качества материалов
Совет 1: Поинтересуйтесь материалом полупроводника.
В высококачественных светодиодах для синего и белого света используется нитрид галлия (GaN). Спросите у своего поставщика, какие материалы он использует — ответ на этот вопрос покажет уровень качества его продукции.
Совет 2: Проверьте конструкцию системы отвода тепла.
Убедитесь в наличии алюминиевых радиаторов и подходящих термоинтерфейсных материалов. Неэффективный отвод тепла приводит к быстрому снижению яркости и преждевременному выходу из строя.
Совет № 3: Поинтересуйтесь, из чего изготовлена оболочка.
Силикон превосходит эпоксидную смолу в условиях работы с высокой мощностью и при эксплуатации на открытом воздухе. Он обладает более высокой устойчивостью к ультрафиолетовому излучению и термической стабильностью.
Совет 4: Учитывайте свойства проводящих материалов.
Золотые электроды отличаются большей надёжностью, чем медные, особенно при эксплуатации на открытом воздухе или во влажной среде. Узнайте, какие электроды используются в вашем дисплее.
Совет № 5: Запросите данные о сроке службы L70/L80.
Качество материала напрямую влияет на срок службы. Показатель L70 (количество часов до снижения яркости до уровня 70%) является лучшим индикатором общего качества материала.
Подробнее о сроке службы см. в нашем Руководство по регулировке яркости светодиодного дисплея.
Часто задаваемые вопросы (FAQ)
Какой материал является самым важным в светодиодном экране?
Полупроводниковый материал (нитрид галлия для синих/белых светодиодов) имеет первостепенное значение, поскольку от него зависят эффективность светоотдачи и качество цвета. Однако для обеспечения длительного срока службы все компоненты — подложка, герметизирующий материал, проводящие элементы и теплоотводящие элементы — должны быть высокого качества.

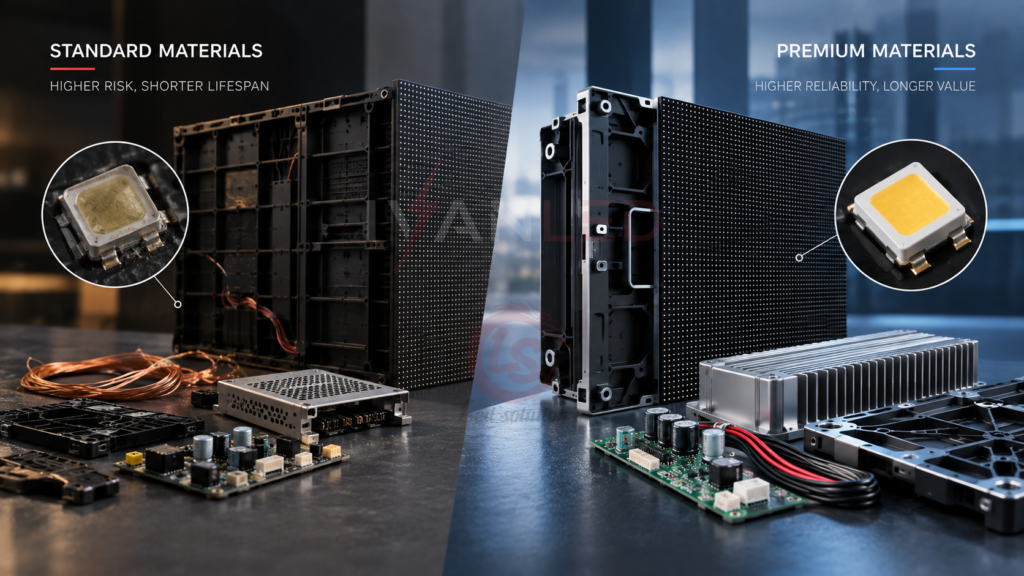

Почему на первый взгляд похожие светодиодные дисплеи стоят так по-разному?
Разница в цене обусловлена качеством материалов. В недорогих дисплеях используются полупроводниковые материалы более низкого качества, эпоксидная смола вместо силиконовой герметизации, медные электроды без защиты от окисления, а также недостаточно эффективные радиаторы. Эти уступки приводят к сокращению срока службы и снижению качества изображения.
Действительно ли теплоотводящий материал влияет на срок службы светодиодов?
Да. Перегрев является основной причиной выхода светодиодов из строя. Использование надлежащих радиаторов (алюминиевых) и термоинтерфейсных материалов позволяет продлить срок службы светодиодов в 2–3 раза. Неэффективный отвод тепла ускоряет снижение яркости и может привести к необратимому повреждению.

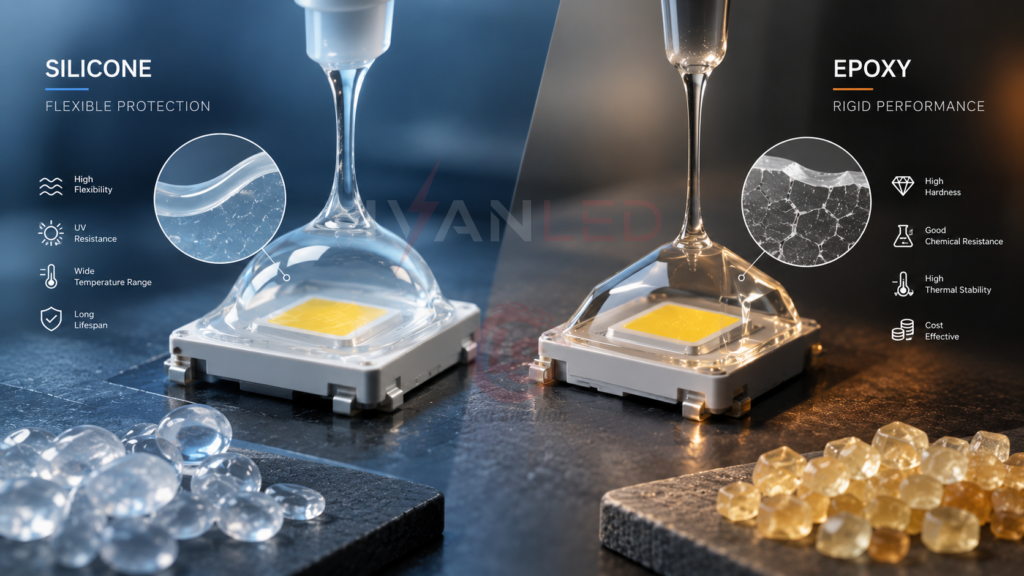

В чём заключается разница между силиконовой и эпоксидной герметизацией?
Силикон обладает превосходной устойчивостью к ультрафиолетовому излучению, термической стабильностью и стойкостью к старению — что делает его идеальным материалом для высокомощных светодиодов и светодиодов, устанавливаемых на открытом воздухе. Эпоксидная смола является более экономичным материалом и обеспечивает хорошую адгезию, однако со временем может пожелтеть и растрескаться, особенно при использовании на открытом воздухе.
Использует ли компания IvanLED качественные материалы при производстве своих дисплеев?
Да. В своих дисплеях компания IvanLED использует полупроводниковые материалы премиум-класса, силиконовую герметизацию и алюминиевые радиаторы. Ознакомьтесь с нашим Светодиодные дисплеи или свяжитесь с нами чтобы узнать больше о характеристиках наших материалов.
Вывод: качество материала определяет срок службы дисплея
Материалы, используемые в светодиодном дисплее, напрямую определяют его яркость, точность цветопередачи и срок службы. Полупроводниковые материалы влияют на эффективность светоизлучения. Материалы герметизации защищают от воздействия внешней среды. Материалы для отвода тепла предотвращают преждевременный выход из строя. Проводящие материалы обеспечивают надежную работу электрических цепей.
Наш простой совет:
– Спросите о материале полупроводника. Нитрид галлия (GaN) является стандартом качества для светодиодов.
– Проверить конструкцию системы отвода тепла. Алюминиевые радиаторы и подходящие термопроводимые материалы (TIM) играют ключевую роль.
– Запросить силиконовую герметизацию для использования на открытом воздухе или в условиях высокой мощности.
– Спросите о проводящих материалах. Золотые электроды отличаются более высокой надёжностью.
– Запросить данные о сроке службы L70/L80 — лучший показатель общего качества материала.
