Comment réparer un écran LED : Problèmes courants et solutions (2026)

Partie 1 : Problèmes courants liés à l'affichage à DEL

Partie 2 : Les outils dont vous aurez besoin

Partie 3 : Dépannage étape par étape

Étape 1 : Mise hors tension de l'écran

De nombreux problèmes sont des pépins temporaires.

Comment faire un cycle d'alimentation :

1. Éteindre complètement l'écran.

2. Débranchez-le de la source d'alimentation.

3. Attendre 60 secondes.

4. Rebranchez-le et mettez-le en marche.

Résultat : Si le problème disparaît, c'est qu'il s'agissait d'un problème temporaire. Corrigé.

Étape 2 : Vérifier tous les câbles

Des câbles mal fixés ou endommagés sont à l'origine de nombreux problèmes d'affichage.

Ce qu'il faut vérifier :

Conseil de pro : Débranchez et rebranchez fermement chaque câble. Vous entendrez ou sentirez souvent un déclic.

Étape 3 : Vérifier l'absence de dommages physiques

Examinez attentivement la zone affectée.

Signes de dommages physiques :

• Fissures dans la surface en époxy ou en plastique

• Bosses ou marques d'impact

• Taches sombres visibles lorsque l'écran est éteint

• Marques de brûlures ou plastique fondu

Si vous constatez des dommages physiques : Arrêtez-vous ici. Le module doit être remplacé ou l'écran doit être réparé par un professionnel.

Étape 4 : Test avec un module de rechange (pour les écrans modulaires)

C'est le test le plus efficace.

Comment tester :

1. Couper l'alimentation.

2. Remplacer le module suspect par un module en bon état.

3. Mise sous tension.

Étape 5 : Vérifier l'alimentation électrique

Une alimentation défectueuse affecte des groupes de modules.

Ce qu'il faut vérifier avec un multimètre :

1. Réglez votre multimètre pour mesurer la tension continue (plage de 20 V).

2. Sondez les bornes de sortie de l'alimentation (typiquement V+ et V-).

3. La lecture doit être 4,8V - 5,2V.

Étape 6 : Vérifier la carte de réception

Une carte de réception défectueuse (ou un câble de données mal fixé) peut entraîner la défaillance de toute une partie de l'écran.

Comment tester :

1. Couper l'alimentation.

2. Remplacer la carte de réception suspecte par une carte d'une section fonctionnelle.

3. Mise sous tension.

Partie 4 : Comment résoudre des problèmes spécifiques

Problème : un seul pixel mort

Ce que vous voyez : Un minuscule point noir sur l'écran lorsqu'il est allumé.

Cause : Une puce LED individuelle est défectueuse.

Pouvez-vous le réparer ? ❌ Pas en pratique. Les pixels morts ne peuvent pas être réparés individuellement.

Solution :

• Si le produit est sous garantie, contactez le fabricant.

• Si plusieurs pixels morts apparaissent, remplacez le module entier.

Problème : Ligne ou colonne de pixels morts

Ce que vous voyez : Ligne horizontale ou verticale de pixels morts sur un module.

Cause : Défaillance du circuit intégré du pilote sur ce module, ou câble plat mal fixé.

Solution :

1. Tout d'abord, vérifiez et remettez en place le câble plat de ce module.

2. Si la ligne persiste, le module doit être remplacé.

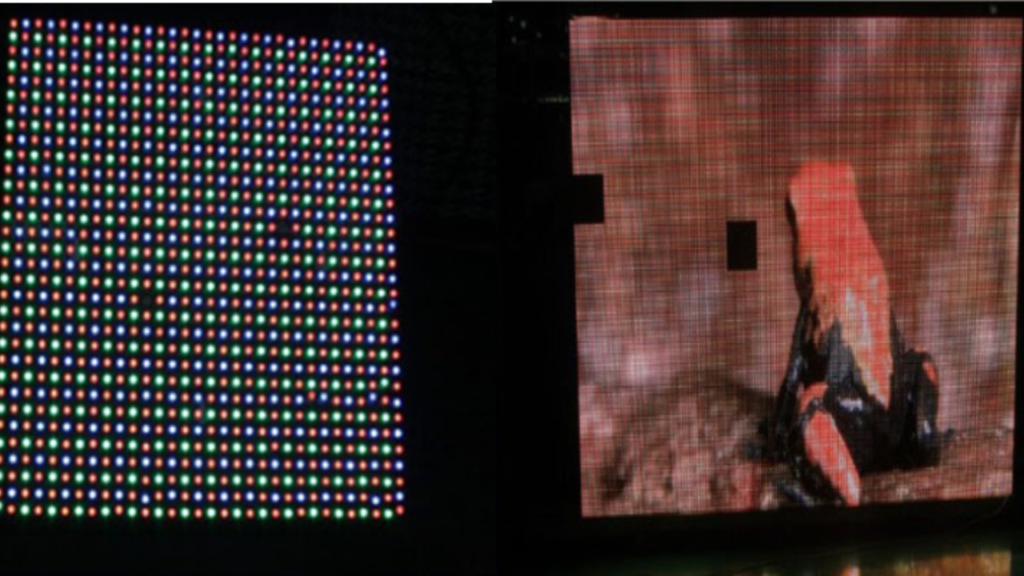

Problème : Tout le module est sombre

Ce que vous voyez : Un module (ou panneau) complet n'a pas d'image.

Flux de dépannage :

Module sombre ?
    │
    ├─ Vérifier : Les modules voisins sont-ils également sombres ?
    │ ├─ Oui → Problème d'alimentation ou de signal de données en amont.
    │ └─ Non → Probablement uniquement ce module ou ses connexions directes.
    │
    ├─ Vérifiez : Le câble d'alimentation est-il branché ? → Si non, reconnecter.
    ├─ Vérifier : Câble de données connecté ? → Si non, reconnecter.
    ├─ Test : Échanger le module avec un module connu en bon état.
    │
    └─ Si le module fonctionne ailleurs → Le module d'origine est défectueux. Remplacer.

Problème : Image vacillante

Ce que vous voyez : L'écran entier ou une partie de l'écran clignote.

Cause :

• Câble de données défectueux (le plus fréquent)

• Taux de rafraîchissement faible

• Problème d'alimentation électrique

Solution :

1. Vérifier et remettre en place tous les câbles de données.

2. Dans votre logiciel de contrôle, augmentez le taux de rafraîchissement à 1 920 Hz ou plus.

3. Si une section spécifique clignote, vérifiez l'alimentation électrique de cette section.

Problème : Distorsion des couleurs

Ce que vous voyez : Les couleurs sont incorrectes - trop rouges, trop bleues ou délavées.

Cause :

• Paramètres d'étalonnage

• Câble plat mal fixé

• Vieillissement des puces LED

Solution :

1. Exécutez l'étalonnage des couleurs dans votre logiciel de contrôle.

2. Vérifier et remettre en place les câbles plats.

3. Si un module spécifique présente des couleurs incorrectes, remplacez-le.

Problème : Pas de courant / L'écran ne s'allume pas

Ce que vous voyez : L'écran entier est mort.

Dépannage :

1. Vérifier le disjoncteur principal ou le fusible. Est-il déclenché ?

2. Vérifier le cordon d'alimentation principal. Est-il branché ?

3. Vérifiez le bloc d'alimentation principal (PSU) à l'aide d'un multimètre.

4. Si l'alimentation principale est morte, remplacez-la.

Important : N'essayez pas de réparer vous-même un bloc d'alimentation. Remplacez-la par un modèle identique.

Partie 5 : Réparer ou remplacer - Comparaison des coûts

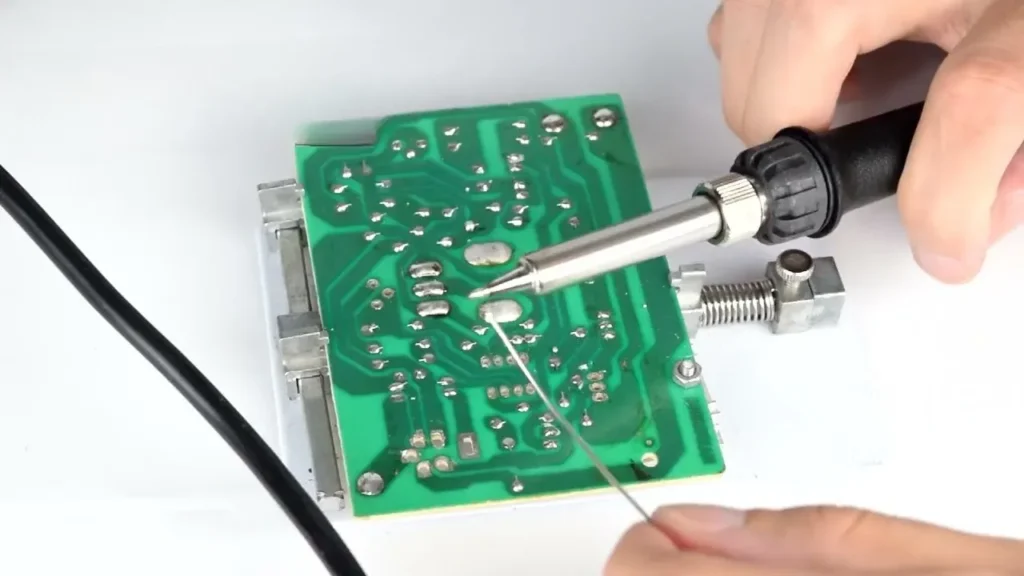

Partie 6 : Souder les connexions lâches (pour les utilisateurs avancés)

Si vous avez de l'expérience en matière de soudure, vous pouvez réparer les connexions desserrées.

Pas à pas :

1. Identifiez la connexion défectueuse à l'aide de votre multimètre.

2. Nettoyer la surface avec une brosse douce (pas de tissu dur).

3. Appliquer le flux sur le fil et la surface de soudure.

4. Chauffez votre fer à souder.

5. À l'aide d'une pince à épiler, tenez le fil à souder et touchez-le au joint.

6. Appliquer le fer à souder chaud pendant environ 2 secondes.

7. Retirez le fer à repasser lorsque vous voyez un joint brillant.

⚠️ Avertissement : Ne laissez pas le fer à souder trop longtemps sur le circuit imprimé. Il pourrait endommager d'autres composants.

Partie 7 : Prévention - Comment éviter les problèmes futurs

Conseil de pro : Lorsque vous achetez un écran LED, commandez des modules de rechange 5-10%. Vous êtes ainsi assuré de disposer de couleurs et d'une luminosité identiques en cas de remplacement.

Partie 8 : Quand faire appel à un professionnel

Questions fréquemment posées
