Son zamanlarda DIY LED matris projelerindeki artışı fark etmiş olabilirsiniz. Dünyanın dört bir yanındaki üreticiler evlerinde piksel mükemmelliğinde ekranlar yaratıyor. Bu kılavuz size uzman desteği, topluluğun geri bildirimlerine dayanan kısa ipuçları ve güvenilir kaynaklar sunarak işlevsel bir LED matris ekranı etkili bir şekilde tasarlamanızı, oluşturmanızı ve optimize etmenizi sağlayacaktır.
İçindekiler

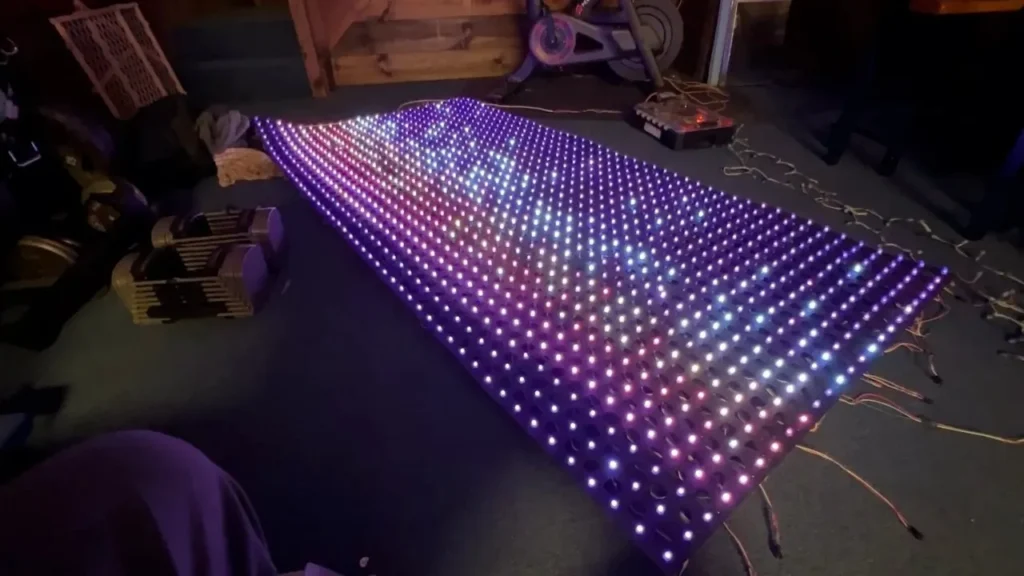

LED Matris Ekran nedir?
LED matris ekran, harfleri, sembolleri, animasyonları ve hatta basit grafikleri görüntülemek için kullanabileceğiniz bir LED dizisidir (satırlar ve sütunlar). Dijital saatlerde, tabelalarda, skorbordlarda ve dekoratif kullanımlarda çok yaygındır. Onu verimli kılan hile, çoklama kullanımıdır. Bu, her seferinde bir satır veya sütunu hızlı bir şekilde sırayla aydınlatarak mikrodenetleyicide daha az pimle çok sayıda LED'i kontrol ettiğiniz bir tekniktir.
Bu hızlı döngü, tamamen aydınlatılmış bir ekran görünümü verir ve işlem gücünden ve donanım kaynaklarından tasarruf sağlar. Bir LED matris kurucusu olarak, bu konsept güçle başa çıkmak, parlaklığı artırmak ve titreşimi azaltmak için sizin için önemlidir.
Günümüzde programlanabilir kontrolörler ve esnek malzemelerle, göz alıcı özel ekranlar yapmak her zamankinden çok daha kolay ve erişilebilir. Eğlence, eğitim veya pratik bir proje için LED Matrix ekran, yaratıcı fikirlerinizi öne çıkarmak için çok yönlü bir platform sağlar.

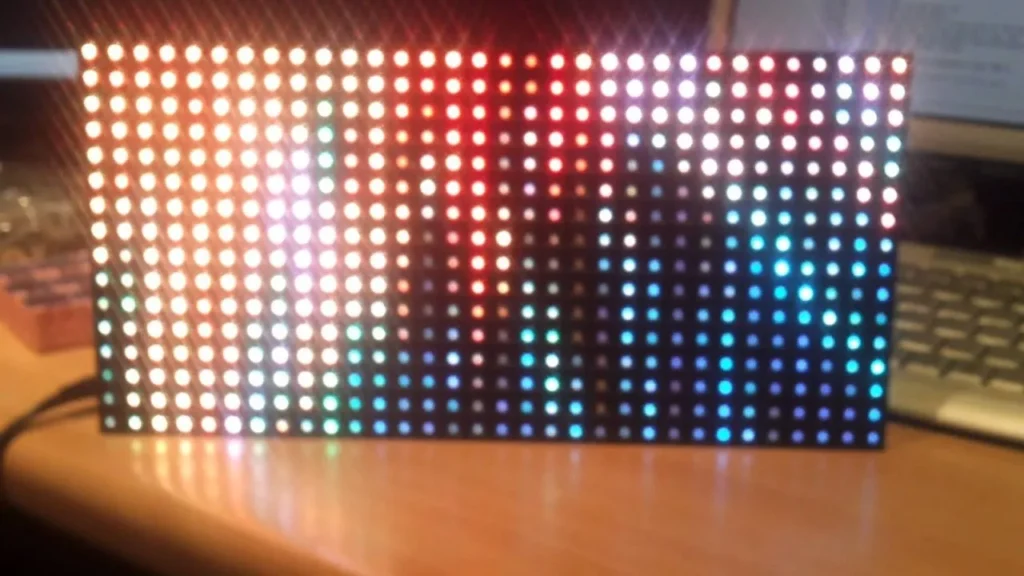

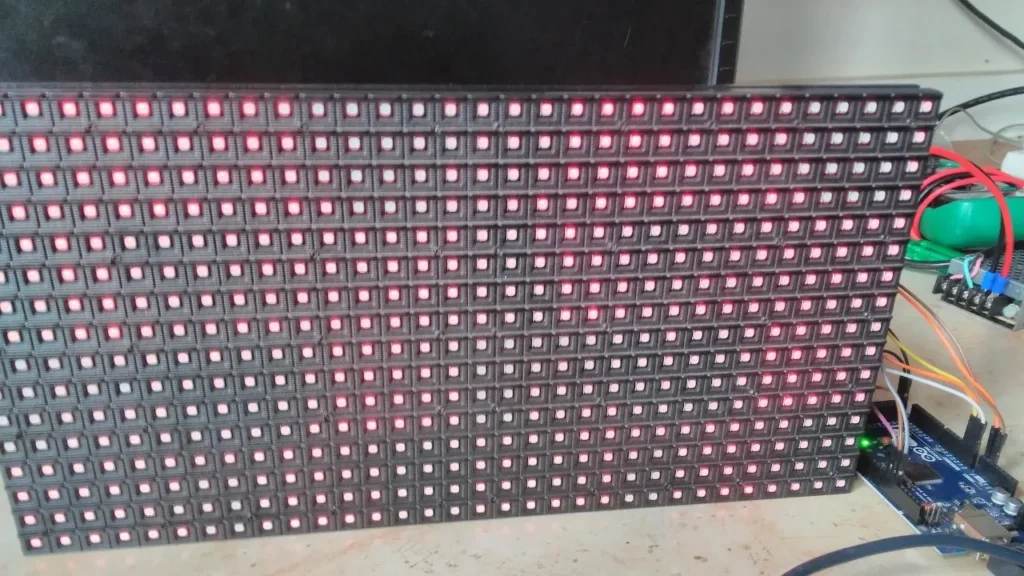

DIY LED Matris Ekranı Yapmak İçin En İyi 5 İpucu
1. Matris Boyutunuzu ve Çözünürlüğünüzü Dikkatlice Planlayın
DIY LED matrisinizi planlarken, öncelikle matrisin amacını, basit sembolleri veya ayrıntılı grafikleri görüntülemede kullanmak isteyip istemediğinizi düşünün. Bu, matrisin uygun boyutunu seçmenize yardımcı olur, örneğin temel metinler için 8×8 veya karmaşık görseller için 32×32. Dikkate almanız gereken bir diğer faktör de görüntüleme mesafesidir: ekran ne kadar yakınsa, almanız gereken çözünürlük de o kadar yüksek olur.
Daha büyük matrislerin performans ve parlaklığı garanti etmek için daha gelişmiş mikro denetleyiciler, daha güçlü bir besleme ve dikkatli kablolama gerektirdiğini unutmayın. Başlangıçta uygun boyutu seçerek, ekranınızın proje hedefleriniz açısından verimli ve etkili olacağından emin olabilirsiniz.
2. Doğru Bileşenleri ve Malzemeleri Seçin
Sabit bir LED matrisi oluşturmak için LED ekran bileşenleri, tasarımınızla elde etmek istediklerinize göre seçilmelidir. En iyi görünürlüğü sağlamak için çeşitli renklerde, parlaklıkta ve görüş açılarında mevcut olan LED'lerle başlayın. Aşağıdakiler gibi iyi bir sürücü IC'sine ihtiyacınız olacaktır MAX7219 (daha küçük ekranlar) veya 74HC595 matrisi sürmek için kaydırma kayıtları (daha büyük, daha gelişmiş matris).
Elektrik bağlantılarının güçlü ve uzun ömürlü olması için kullandığınız PCB'ler (Baskılı Devre Kartları) veya prototipleme kartları her zaman yüksek kalitede olmalıdır. Bunlar, matrisinizin performansını, kararlılığını ve bakımını etkileyecek seçeneklerdir.

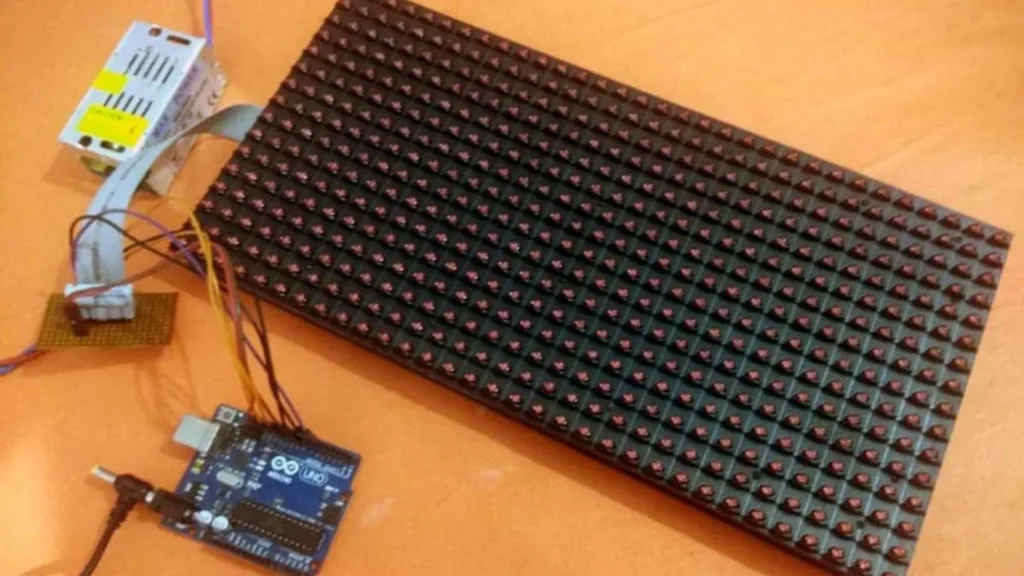

3. Verimli Çoklama Tekniklerinin Uygulanması
LED matrisini verimli bir şekilde sürmek için satır-sütun kullanarak tarama yapmak mümkündür ve böylece çok sayıda LED'i sürmek için çok az sayıda mikrodenetleyici pini kullanabilirsiniz. Daha büyük matrisler için MAX7219 gibi özel LED sürücüleri kullanın veya HT16K33 IC, çoğullamayı azaltacakları ve daha iyi performans sunacakları için.
Mikrodenetleyicinizin, özellikle animasyon yaparken veya metin kaydırırken titremeyi önlemek için gereken yenileme hızlarını karşılayabildiğinden emin olun. Akıcı ve parlak görseller, doğru zamanlama ve sabit bir akım akışı gerektirir. Bunun arkasındaki neden, etkili çoğullamanın yalnızca donanım kaynaklarını korumakla kalmayıp aynı zamanda ekran kalitesini de iyileştirmesidir.
4. Güç Kaynağını ve Yönetimini Optimize Edin
LED matrisinizin güvenli ve verimli çalışması için öncelikle aktif LED sayısını akım tüketimleriyle çarparak toplam akım çekişini hesaplamanız gerekir. Bu gereksinimi rahatça aşan veya özellikle maksimum parlaklıkla tatmin olan bir güç kaynağı seçin.
LED'inizin aşırı yüklenmesini ve zarar görmesini önlemek için akım sınırlayıcı dirençler veya sabit akım sürücüleri kullandığınızdan emin olun. Bunlar LED'in düzgün çalışmasını sağlamaya ve ömrünü uzatmaya yardımcı olur. Daha büyük ekranlarda, voltaj düşüşünü önlemek için güç dağılımını matris boyunca eşit olarak dengeleyebilmek önemlidir.
5. Etkili Kontrol Yazılımı Geliştirin ve Yükleyin
LED matris ekranınızın çalışması için kalite kontrol yazılımı gerekir. Kodunuzu uygulayın veya ekran sürücüleriyle konuşmayı kolaylaştıran Arduino ile LedControl veya MD_MAX72XX gibi güvenilir bir kütüphane bulun. Gereksinimlere bağlı olarak kayan bir metin, temel animasyonlar veya sabit grafikler ekleyin.
Her işlev sorunsuz çalışması için test edilmeli ve hata ayıklanmalıdır. İyi bir kodlama titremeyi önleyebilir, daha hızlı yanıt verebilir ve daha iyi bir görsel kalite sağlayabilir. Optimize edilmiş yazılım LED ekran daha aktif ve ilginç hale getirebilir, etkili bir şekilde çalışacak ve harika görünecek interaktif bir ekran yapabilirsiniz.

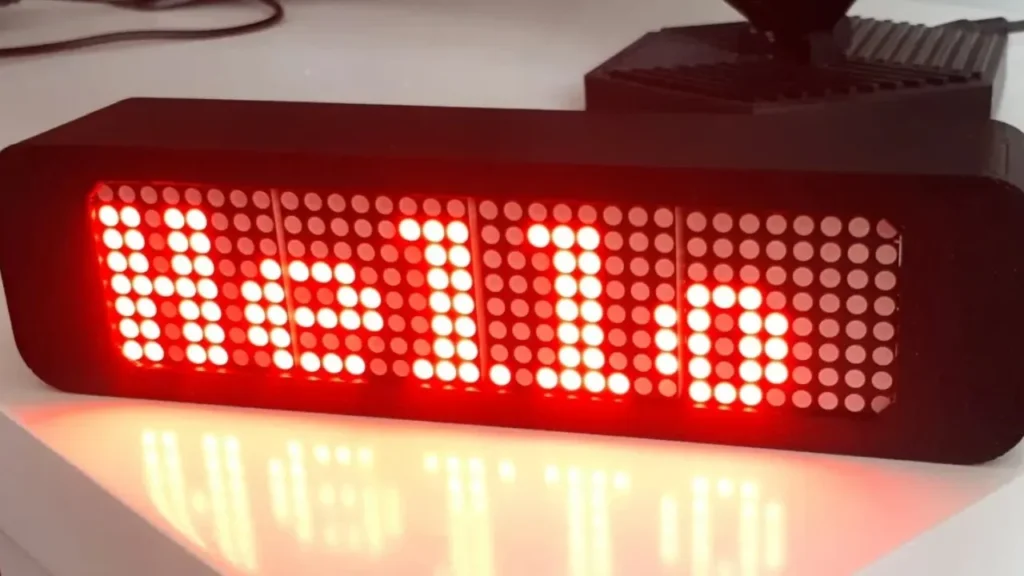

Sonuç
Kendin yap LED matris ekranı uygun tasarım, dikkatli bileşen seçimi, etkili çoklama, iyi bir güç kaynağı ve kararlı bir yazılım gerektirir. Bu özelliklerin nasıl kullanılacağını öğrenmek etkileyici, kişiselleştirilmiş görsel projeler oluşturmanızı sağlayacaktır. Kendin yap ekranlar sınırsız yaratıcı fırsatlara sahip olduğundan, deney yapma konusunda korkulacak bir şey yoktur. Profesyonel bileşenler, LED ekranlar ve hizmetler almak için şu adresi ziyaret edin IvanLED.
