O conceito de frequência de atualização visual permitirá que as pessoas obtenham o melhor desempenho da tela de LED em qualquer negócio. De projetos de sinalização digital a estúdios de transmissão, a taxa de atualização correta é empregada para fornecer imagens sem cintilação, menor alongamento dos olhos e clareza estável no trabalho. Este artigo explica os termos das taxas de atualização e como selecioná-las com sucesso.
Índice

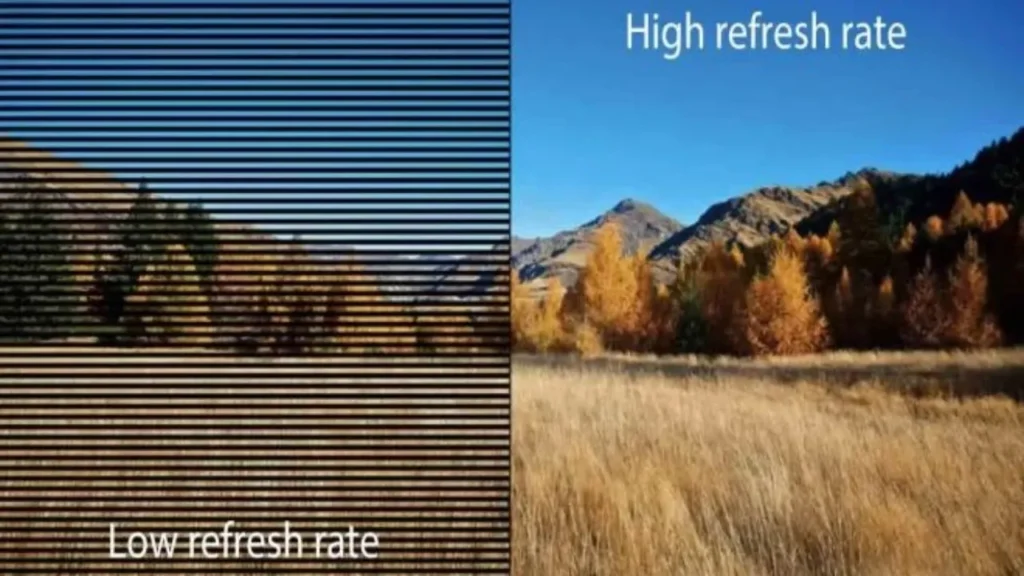

O que é a taxa de atualização da tela de LED?
A frequência de atualização visual da tela de LED refere-se ao número de vezes por segundo que um monitor com LED pode atualizar sua tela. A taxa de atualização fornece diretamente o significado da frequência das atualizações. Você pode medi-la em Hertz (Hz). Taxas de atualização maiores suprimem cintilação e melhorar a clareza do movimento. Na maioria das vezes, os fabricantes e os profissionais de mídia usam esse recurso porque ele os ajuda a criar conteúdo dinâmico nas telas de LED.

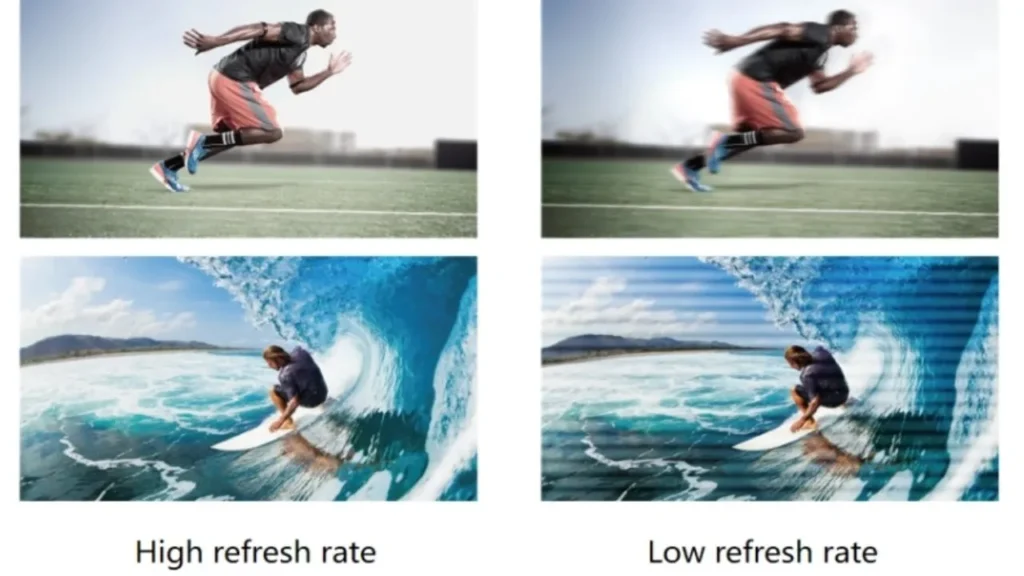

Por que a taxa de atualização é importante
A taxa de atualização influencia a qualidade do movimento, a compatibilidade das câmeras, bem como o conforto dos seres humanos nos aplicativos e fluxos de trabalho de LED:
- Movimento mais suave e cintilação reduzida:
Você perceberá um movimento mais suave a 3840 Hz ou 7680 Hz. Eles minimizam a cintilação e os artefatos de varredura ao reproduzir conteúdo rápido.
- Conforto visual e redução do cansaço visual:
Em baixas frequências, a modulação da luz é perceptível e incômoda. Taxas de atualização mais altas devem ser usadas para deslocar a modulação além dos limites da fusão de cintilação. Você pode maximizar a redução do cansaço visual minimizando a modulação de baixa frequência. Exposição PWM durante a visualização. Ele se alinha ainda mais com o Associação de Padrões do IEEE.
- Desempenho sem cintilação:
As câmeras coletam amostras da luz dentro dos limites de exposição. Respirações e imprecisões de PWM causam faixas e linhas. Na captura, use painéis de 3840 Hz e genlock ou ShutterSync para estabilizar as exposições.
- Jogabilidade e clareza de transmissão:
As telas grandes de LED apresentam artefatos de movimento, e a alta atualização os reduz. As câmeras de transmissão exigem uma atualização sincronizada para eliminar as linhas de varredura. A captura padrão usa 3840 Hz, enquanto as filmagens com alta taxa de quadros usam 7680 Hz.

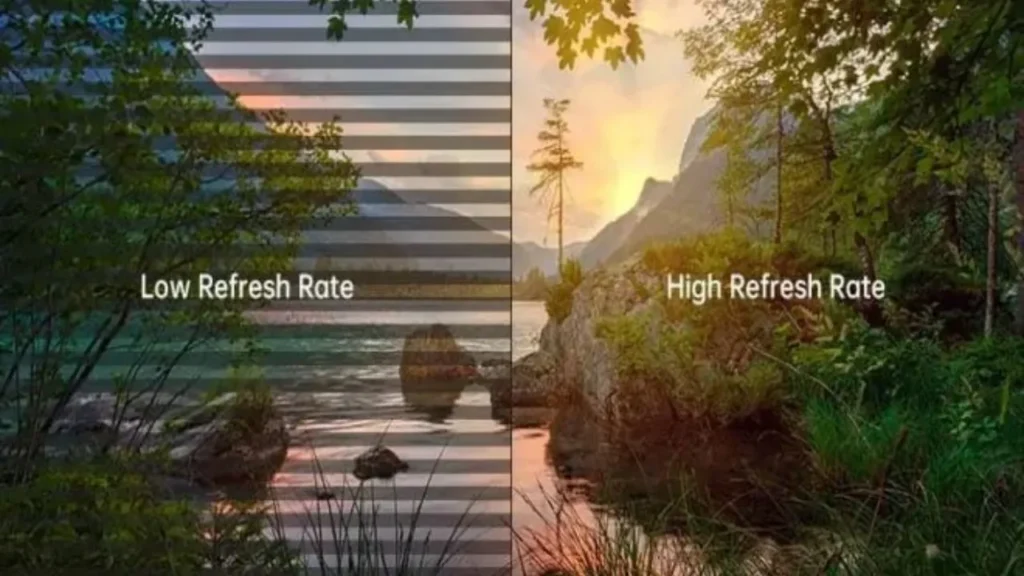

Fatores técnicos que determinam a taxa de atualização
A taxa de atualização é baseada no driver/eletrônica e na técnica de varredura, largura de banda dentro do sistema, com telas de LED.
- Chips de driver e métodos de digitalização:
Você também escolhe CIs de driver que tenham SRAM e PWM interno para manter altos níveis de atualização de forma confiável. A taxa de varredura, como 1/16 ou 1/3, 2 determina a quantidade de multiplexação e limita o tempo de permanência na linha.
- Limitações de hardware e compensações de custo:
Os requisitos de atualização aprimorados aumentaram a largura de banda de dados por porta e melhoraram Processadores FPGA. As taxas de varredura reduzidas aumentam o número de drivers e o consumo de energia, mas melhoram o brilho e as margens de estabilidade.
Taxa de atualização padrão vs. alta: O que significam os números
Os números das taxas de atualização determinam a qualidade do movimento visível e o comportamento das câmeras em implementações de paredes de vídeo de LED.
- Faixas comuns:
○ Padrão:
Os controladores e drivers de LED padrão têm de 960 Hz a 1920 Hz. Considere 1920 Hz como a referência para sinalização e a confiabilidade geral da reprodução de vídeo.
○ Monitores de LED (paredes de vídeo):
Os video walls contemporâneos promovem 3840 Hz como a alta frequência usual em aplicações de câmera. Outros sistemas têm 7680 Hz na captura de produção virtual de alta taxa de quadros.
- Expectativas de desempenho:
Pode haver ruído em câmeras de 960 a 1920 Hz. A sinalização interna e a reprodução ao vivo, onde há tolerância à cintilação, devem usar esses níveis.

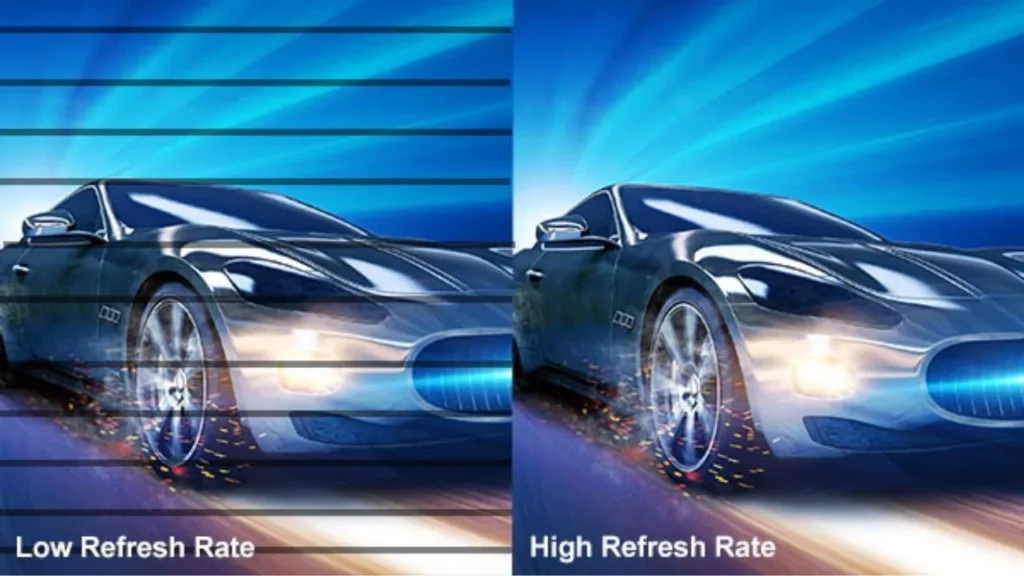

Como selecionar a taxa de atualização ideal para suas necessidades
Escolha a velocidade do conteúdo e a presença da câmera para selecionar a taxa de atualização e a iluminação para estabilizar o desempenho.
De acordo com o aplicativo:
- Sinalização estática ou displays com muito texto:
Os aplicativos de sinalização digital suportam 1920 Hz na implementação de texto estático e animação lenta. Use 3840 Hz nos casos em que telefones ou câmeras estiverem gravando ou nos casos em que os espectadores se queixarem de cintilação aparente.
- Conteúdo em movimento rápido (jogos, esportes, eventos ao vivo):
O movimento rápido e as telas grandes exigem mais atualização para estabilizar as bordas móveis. Forneça 3840 Hz ou 7680 Hz com processadores capazes de alta taxa de quadros com sincronização.
- Filmagem/fotografia de telas:
Quando a frequência de atualização e a velocidade do obturador estiverem sempre em faixas de exposição seguras, não haverá banda. Defina o mínimo de 3840 Hz e ative os recursos de sincronização da câmera para minimizar as linhas de varredura na captura.
- Produção virtual ou XR:
Em baixas taxas de varredura (7680 Hz), você tem a certeza de ter imagens limpas durante os movimentos de rastreamento. Elimine as faixas de rolamento quando o trabalho de alta taxa de quadros for feito com a sincronização da câmera e os controles do processador
Condições de visualização:
- Proximidade ou grandes paredes de LED:
Use uma atualização mais alta em aplicações com câmeras com obturadores rápidos ou taxas de quadros variáveis. Use 3840 Hz ou mais com PWM de alta frequência e genlock para evitar faixas e cintilação.
- Ambientes externos:
Quando grandes paredes de vídeo de LED são usadas, os artefatos de varredura podem ser facilmente vistos a distâncias curtas sob alto movimento.
Considerações técnicas e orçamentárias:
É preciso negociar os requisitos de atualização e a largura de banda do controlador, a capacidade do IC do driver e a potência de processamento do sistema. O aumento da atualização aumenta o custo e a necessidade de energia do hardware e diminui o desempenho da atualização para a estabilidade em aplicativos desafiadores.
Conclusão
A seleção de uma taxa de atualização de tela de LED adequada garante visuais nítidos, câmera e conforto para o espectador em todas as sinalizações, eventos e transmissões. Sua escolha é orientada por fatores como chips de driver, taxas de varredura e requisitos de aplicação.IvanLED fornece LED avançado com alto desempenho de atualização para atender às necessidades dos profissionais. Pesquise nossos produtos para maximizar seus projetos. Entre em contato conosco hoje mesmo para saber mais sobre suas necessidades de exibição e identificar o que melhor atende às suas necessidades.
