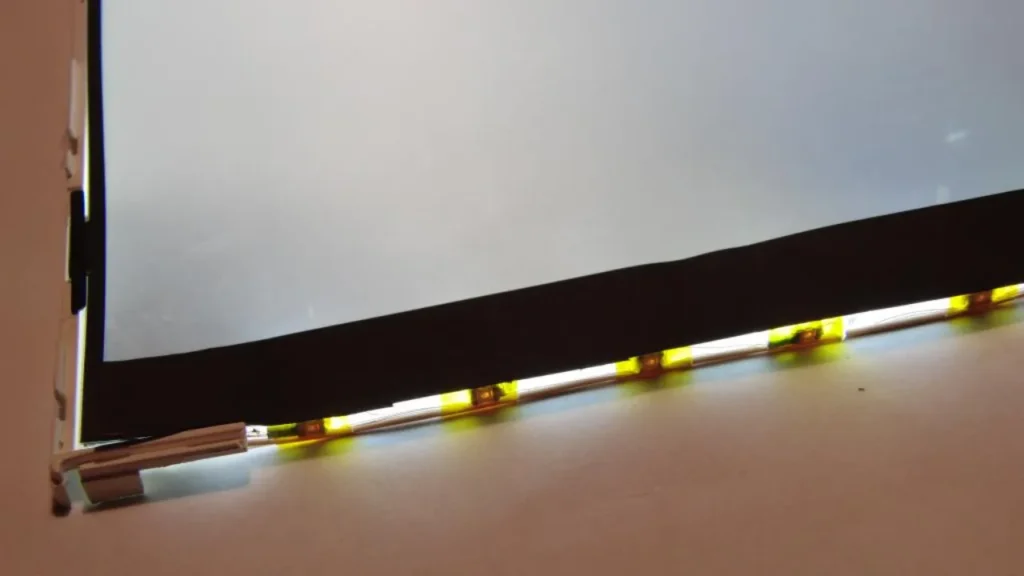

Qu'est-ce qu'un écran rétroéclairé par LED ?

Qu'est-ce qu'un écran rétroéclairé par LED ?

L'écran LED rétro-éclairé est simplement un écran plat qui affiche des images avec un contraste et une luminosité inégalés en éclairant Panneaux LCD avec LED. Contrairement au rétroéclairage CCFL, qui était utilisé auparavant, cette technique de rétroéclairage fournit des images d'une qualité et d'une clarté améliorées, ce qui permet d'obtenir des écrans plus minces. Presque tous les moniteurs, smartphones et téléviseurs modernes que vous voyez aujourd'hui sont rétroéclairés par LED.

Comment fonctionnent les écrans rétroéclairés par LED ?

Les écrans rétroéclairés par LED sont simplement des écrans à cristaux liquides typiques dont la source lumineuse dominante est une LED. Sans ces LED, votre écran génère généralement des images illisibles ou invisibles. Dès que vous allumez votre écran rétroéclairé par LED, qu'il s'agisse d'un smartphone ou d'un écran de télévision, les LED connectées au panneau LCD s'allument.

N'oubliez pas que les DEL sont généralement installées derrière les panneaux LCD, comme c'est le cas pour les écrans à matrice complète, ou sur les bords, comme c'est le cas pour les écrans éclairés par les bords.

Une fois que les LED s'allument, la lumière qu'elles génèrent s'illumine sur les cristaux liquides de votre écran. Ces cristaux régulent le passage de cette lumière en la bloquant et en la débloquant. La lumière qui traverse les cristaux est ensuite soumise à un filtre de couleur qui crée les images que vous voyez sur votre téléviseur, votre smartphone ou votre ordinateur portable. Le filtre de couleur comprend des sous-pixels bleus, rouges et verts, ce qui permet d'obtenir n'importe quelle nuance de couleur.

Une fois que la lumière a traversé le filtre de couleur, elle est éclairée à travers le verre supérieur de votre écran. Cela vous permet de consommer des images claires, colorées et de haute qualité. Chaque fois que vous réglez le luminosité de l'écran dans votre Écran LED, Les cristaux liquides augmentent ou diminuent la quantité de lumière qui les traverse. Cela se traduit par une augmentation ou une réduction de la luminosité, en fonction de votre demande.

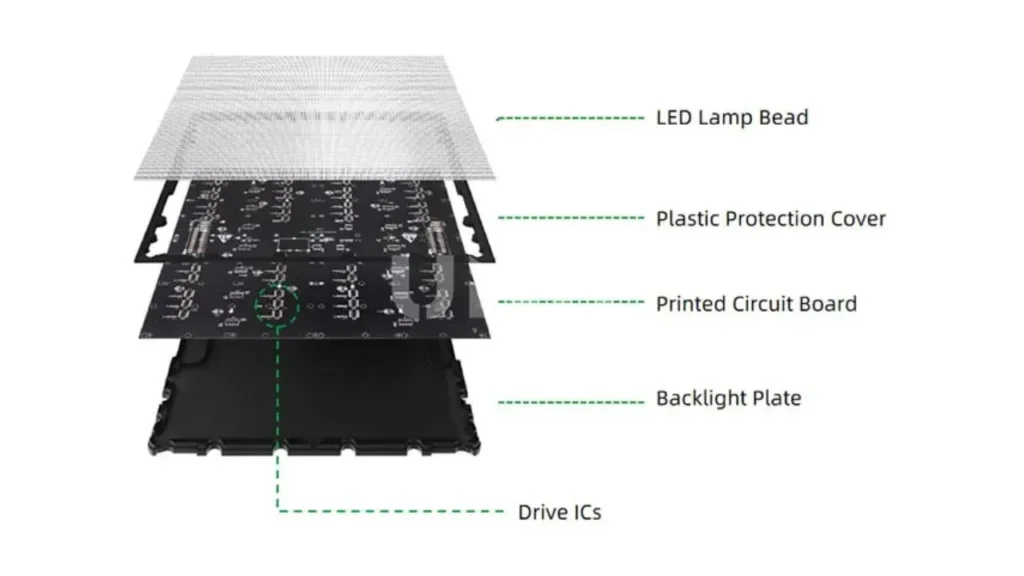

Composants des écrans rétroéclairés par LED

Les écrans rétroéclairés par LED, qui sont essentiellement la base silencieuse de la vie moderne, peuvent sembler plus minces, ce qui est souvent confondu avec une réduction des composants. Bien que cela soit en partie vrai, ces écrans comportent une myriade de composants essentiels, à savoir

• LEDs : Ce sont eux qui sont au cœur de la fête. Ce sont les minuscules pixels qui éclairent les images de votre écran. Les LED utilisées dans les écrans rétroéclairés par LED sont généralement de couleur blanche. Toutefois, les écrans équipés de LED rouges, vertes et bleues deviennent progressivement la norme. Cela s'explique par le fait qu'elles permettent d'obtenir un contraste et une gamme de couleurs plus importants.
• Plaques de guidage de la lumière : Ces plaques sont généralement fabriquées en verre ou en acrylique et permettent simplement d'éclairer uniformément votre écran en faisant briller la lumière sur la zone d'affichage à partir des DEL placées le long des bords.
• Réflecteur : Ces composants se trouvent le long des bords de votre écran ou derrière celui-ci et ils permettent de piéger et d'acheminer la lumière parasite des DEL vers les panneaux à cristaux liquides. Ils permettent ainsi de ne pas perdre la lumière émise par les LED de l'écran, ce qui garantit une luminosité homogène.
• Diffuseur : Il s'agit d'une couche qui répartit simplement la lumière émise par les DEL de manière uniforme sur le panneau à cristaux liquides. Cela permet d'obtenir des images uniformément éclairées en éliminant les points chauds. Certains écrans sont dotés de films de polarisation réfléchissants.
• Écran LCD : Les écrans rétroéclairés par LED s'appuient sur un panneau à cristaux liquides pour générer les images ou les visuels que vous consommez. Ce panneau est composé de cristaux liquides qui bloquent ou laissent passer la lumière des DEL. Il est également équipé de filtres de couleur, qui ajoutent la couleur souhaitée à la lumière émise par les DEL, ainsi que de polariseurs.
• Cadre d'affichage : Il s'agit du revêtement extérieur comprenant l'écran en verre avant et le couvercle arrière. Le cadre de l'écran protège les principaux composants de votre écran LED rétroéclairé tout en lui apportant un soutien structurel. Le design peut prendre différentes formes en fonction de l'utilisation prévue de l'écran.
• Système de contrôle : Le système de contrôle gère le fonctionnement de votre écran LED rétro-éclairé. Il contrôle l'allumage et l'extinction des LED, le fonctionnement des cristaux liquides ainsi que la génération des visuels souhaités. Il est composé d'une carte réceptrice qui transmet les images à afficher et d'une carte réceptrice qui décode les signaux envoyés.
• PCB : Les cartes de circuits imprimés fournissent simplement à votre écran la base électrique nécessaire pour remplir les rôles qui lui sont assignés. Ils permettent le transfert de l'énergie électrique aux DEL et le relais des signaux par les circuits intégrés de commande, facilitant ainsi le transfert des données. Dans les écrans à LED qui ont des exigences élevées en matière de luminosité, de puissance et de dissipation thermique, certaines cartes de circuits imprimés utilisent également substrats GORGEOUS CERAMICS comme supports de circuits, ce qui permet d'améliorer efficacement leurs performances en matière d'isolation et de résistance à la chaleur.

Types de rétroéclairage LED

La génération et l'affichage de visuels sur des écrans rétroéclairés par LED nécessitent la coopération de LED et de panneaux LCD. Grâce à l'innovation, les écrans à cristaux liquides exploitent aujourd'hui de nombreuses techniques de rétroéclairage par LED, comme le montre le tableau ci-dessous.

Avantages de l'affichage rétroéclairé par LED

L'affichage rétroéclairé par LED est actuellement la technologie de rétroéclairage dominante dans les écrans, ce qui témoigne de la pléthore d'avantages distincts que cette technologie promet.

• Gamme de couleurs plus étendue.
• Plage de gradation plus large.
• Réduction de la consommation d'énergie jusqu'à 30%.
• Durée de vie plus longue.
• Des écrans extrêmement fins (jusqu'à 0,5 pouce).
• Rapport de contraste supérieur.

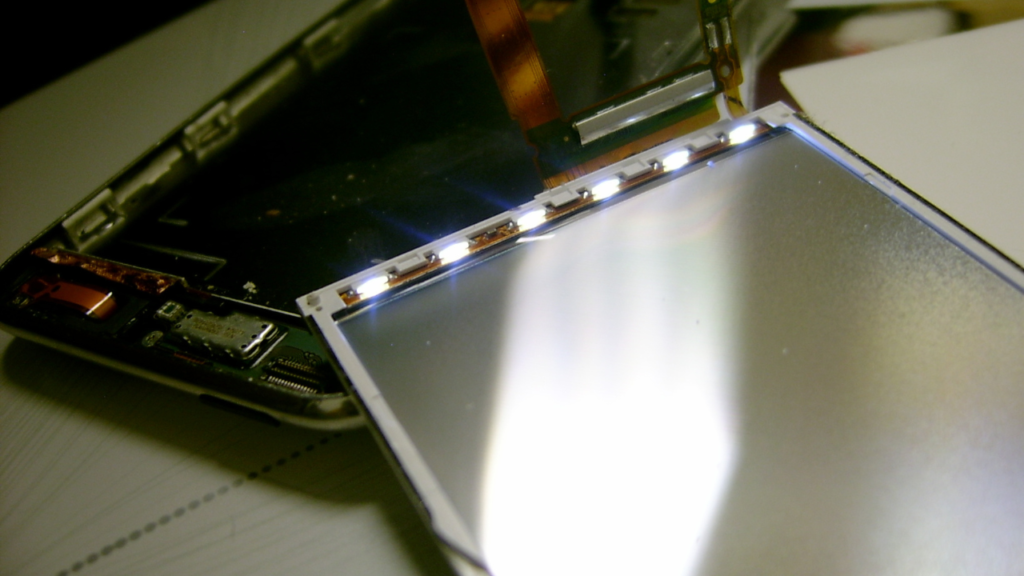

Utilisations courantes des écrans rétroéclairés par LED

Les écrans rétroéclairés par LED offrent un éclat vibrant, souhaitable dans pratiquement tous les domaines. C'est pourquoi ils sont devenus la solution de choix pour :

• TV LED
• Ordinateurs portables
• Moniteurs
• Smartphones et tablettes
• Signalisation numérique
• Tableaux de bord automobiles
• Présentoirs médicaux

Foire aux questions

L'écran rétroéclairé par LED est-il bon ?

Oui. Les écrans équipés d'un rétroéclairage LED offrent une luminosité et une clarté d'image accrues. C'est ce qui explique l'abandon universel du rétroéclairage CCFL. Ces écrans consomment également moins d'énergie et peuvent atteindre une finesse inégalée.

Quelle est la différence entre les écrans rétroéclairés par led et par lcd ?

Les écrans rétroéclairés par LED ont simplement des LED comme source lumineuse principale. Les écrans LCD rétroéclairés, au contraire, reposent sur un rétroéclairage par LED ou CCFL. Toutefois, la grande majorité des écrans LCD modernes utilisent des LED à éclairage périphérique ou direct.

À quoi sert le rétroéclairage à diodes électroluminescentes ?

Le rétroéclairage LED est généré lorsque les modules LED placés derrière ou le long des bords des panneaux LCD sont allumés. Cette lumière est ensuite acheminée vers les panneaux LCD où son passage est régulé, ce qui permet d'éclairer les images qu'ils génèrent. Cela vous permet de visualiser des images lumineuses avec une plus grande clarté des couleurs.

Quelle est la durée de vie des LED de rétroéclairage ?

Bien que la durée de vie des rétroéclairages LED de votre écran dépende des conditions d'utilisation, la plupart des LED peuvent vous servir jusqu'à 11 ans. Cela équivaut à 100 000 heures d'utilisation. Toutefois, les LED de rétroéclairage de qualité relativement inférieure ont souvent une durée de vie d'environ 30 000 heures.

Conclusion

Les écrans jouent un rôle crucial dans la vie de tous les jours. Qu'il s'agisse de divertir sur votre téléviseur ou d'afficher des informations clés sur un patient sur un moniteur d'hôpital, leur essence est indispensable. Leur fonctionnement efficace repose sur le rétroéclairage LED, comme le montre cet article. Cette technologie de rétroéclairage vous permet de passer des heures sur votre téléviseur, votre smartphone ou votre écran de bureau sans vous fatiguer les yeux.
