GOB LED - Ein vollständiger Leitfaden

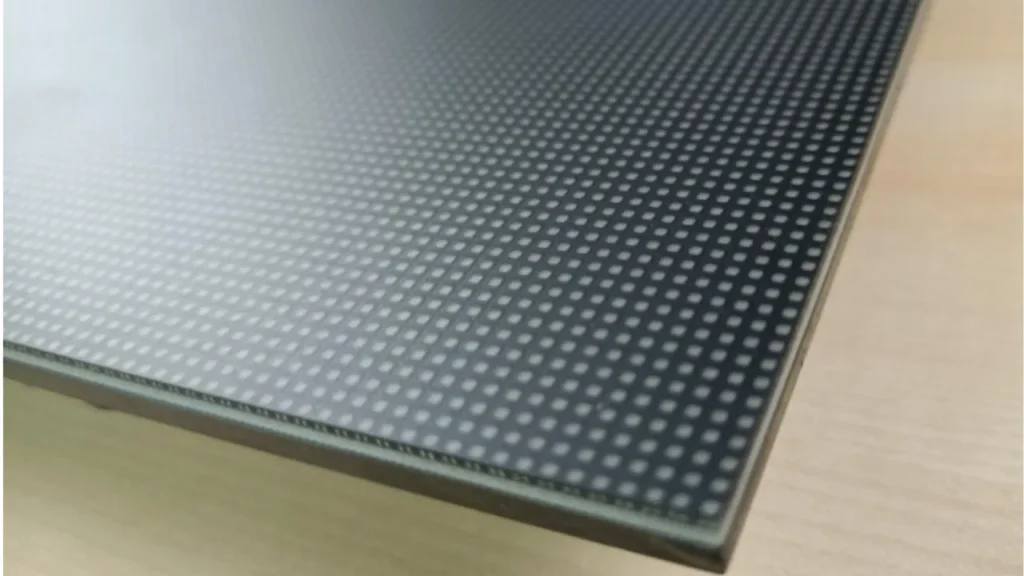

Was ist GOB LED?

Glue on Board LED ist eine besondere Technologie, bei der ein Epoxidharz auf die Basis und die Oberseite der normalen SMD-LED-Module aufgetragen wird. Dies verleiht Ihrem GOB-LED-Bildschirm eine zusätzliche Schutzschicht, die es Ihnen ermöglicht, ihn im Freien oder an öffentlichen Plätzen einzusetzen.

Dieses Epoxidharz bietet nicht nur eine zusätzliche Schutzschicht, sondern sorgt auch dafür, dass Ihr Display länger hält und eine optimale Leistung zeigt.

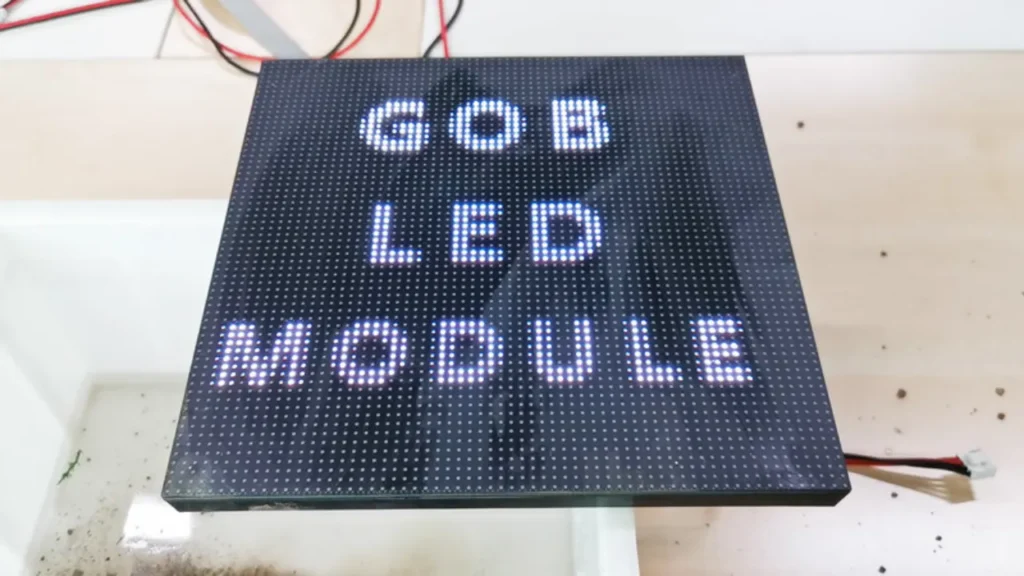

Was ist ein GOB LED-Modul?

Ein GOB-LED-Modul ist eine in sich geschlossene Einheit, die aus einer Vielzahl von LEDs besteht, die mit Epoxidharz ummantelt sind und so eine zusätzliche Schutzschicht bilden. Diese LED-Module arbeiten zusammen, um Licht in elektronischen Geräten und Beleuchtungssystemen zu erzeugen.

GOB-LED-Module werden derzeit häufig in Fine-Pitch-LED-Bildschirmen eingesetzt und LED-Außenanzeigen aufgrund ihrer überlegenen Widerstandsfähigkeit gegenüber Witterungseinflüssen, die sie bieten.

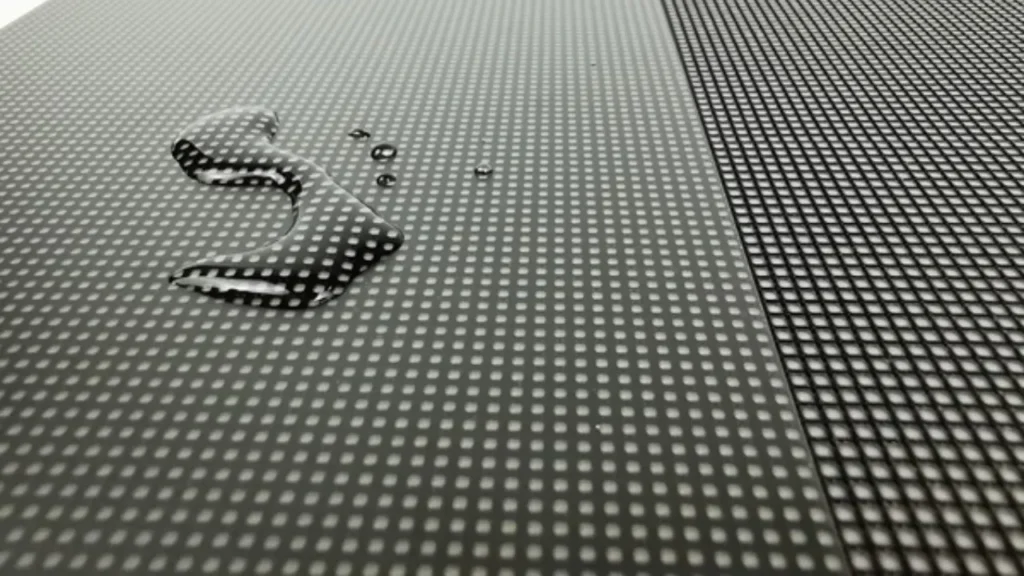

Was ist eine GOB LED-Anzeige?

LED-Anzeigen zum Aufkleben sind keine gewöhnlichen LED-Anzeigen. Sie verfügen über eine zusätzliche Schicht aus Epoxidharz auf der Außenseite, die sie widerstandsfähiger gegen raue Witterungseinflüsse und Stöße macht.

Darüber hinaus weisen GOB-LED-Displays eine bessere Wärmeableitung auf, so dass sie länger in Betrieb bleiben können, ohne zu überhitzen. Diese Displays haben auch einen relativ kleinen Pixelabstand, so dass sie eine gleichmäßige Helligkeit liefern.

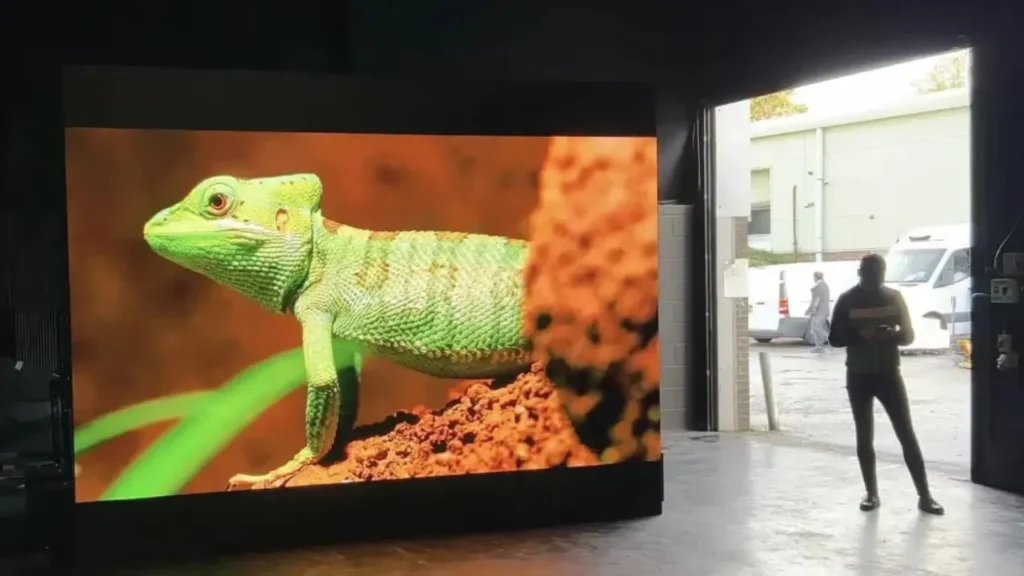

GOB LED Merkmale

Während herkömmliche LED-Technologien ihre Module frei liegen lassen, kapselt GOB LED seine Module ein. Damit sind die GOB LED-Displays herkömmlichen SMD-LED-Bildschirmen weit überlegen. Sie verfügen über eine Reihe einzigartiger Eigenschaften, darunter:

• Wasserdicht: GOB LED-Bildschirme zeichnen sich durch eine transparente Epoxidharzabdeckung aus, die dafür sorgt, dass Wasser und Feuchtigkeit nicht an die LED-Module gelangen. Dadurch können Sie diese Bildschirme in Außenbereichen einsetzen, die anfällig für Regen und Schnee sind.
• Hitzebeständig: Durch die zusätzliche Klebeschicht wird auch die Wärmeableitung Ihrer GOB LED-Anzeige verbessert. Dies verhindert eine Überhitzung und macht Ihre LEDs langlebiger.
• Kleiner Pixelabstand: Die LEDs in GOB LED-Anzeigen sind vergleichsweise dichter gepackt, was eine höhere Pixeldichte. Dadurch erhält Ihr GOB LED-Bildschirm mehr Details und Klarheit.
• Stoßfest: Dank der zusätzlichen Schicht aus Klebstoff oder Epoxidharz sind die GOB LED-Module in der Lage, relativ hohe Stoß- und Schlagbelastungen auszuhalten. Das macht sie ideal für den Einsatz in Boden-LED-Anzeigen.
• Staubgeschützt: Eine transparente Klebeschicht sorgt dafür, dass das Eindringen von Staub und Schmutz nicht möglich ist. So bleiben die LEDs in Ihrem Display hell und in bestem Zustand.

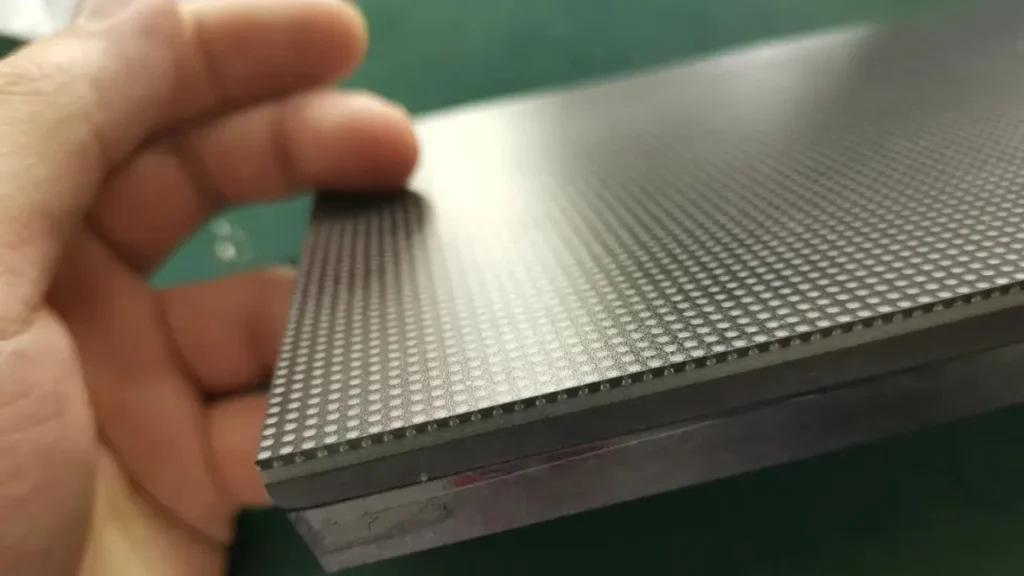

GOB LED Display Komponenten

Die Glue-on-Board-LED-Technologie wird allmählich zur vorherrschenden Technologie bei LED-Anzeigen. Sie wird vor allem wegen ihrer selbstschützenden Eigenschaft bevorzugt, die eine Folge der zusätzlichen Schutzschicht ist. Obwohl GOB-LED-Anzeigen mit allen Komponenten herkömmlicher LED-Anzeigen ausgestattet sind, enthalten sie auch einige einzigartige Komponenten.

- LED-Chips

Das Herzstück Ihrer LED-Anzeige sind die LED-Chips, die die Hauptlichtquelle Ihrer Anzeige darstellen. Dabei handelt es sich im Wesentlichen um SMD-LEDs, die normalerweise auf einer Leiterplatte montiert sind. Bei GOB-LED-Bildschirmen sind diese Chips mit Epoxidharz eingekapselt, was sie unempfindlich gegen Feuchtigkeit, Stöße und Schmutz macht.

- Ansteuerung integrierter Schaltungen

Integrierte Treiberschaltungen sind in der Regel auf der Rückseite Ihrer Leiterplatte angebracht und haben hauptsächlich die Aufgabe, den Signal- und Stromfluss zu steuern. Sie regeln einfach das Ein- und Ausschalten Ihrer Pixel sowie deren Helligkeitswerte. GOB LED-Displays zeichnen sich durch eine hohe Bildwiederholfrequenz und eine hervorragende visuelle Leistung aus.

- Gedruckte Schaltungen

Dies ist eine mehrschichtige Platine, auf der andere wichtige Komponenten Ihres GOB-LED-Moduls untergebracht sind. Zum Beispiel halten sie Ihre auf die Platine geklebten LEDs. Die Leiterplatte trägt auch das leitende Kupfer, das für die Signal- und Stromübertragung zu den einzelnen GOB-LED-Pixeln zuständig ist.

- Transparenter Epoxid-Kleber

Im Gegensatz zu herkömmlichen LED-Anzeigen sind die GOB-LED-Bildschirme mit einer Schicht aus Epoxidkleber versehen, die sich durch Transparenz auszeichnet. Alternativ wird ein hochtransparenter Polyutheran-Kleber verwendet. Die Transparenz ist entscheidend, da sie die Helligkeit und Farbigkeit der LEDs nicht beeinträchtigt. Die transparente Klebstoffschicht macht Ihr LED-Modul einfach nur unempfindlich gegen verschüttete Flüssigkeiten und physische Stöße.

- Kontrollsystem

Jeder GOB-LED-Bildschirm verfügt über ein spezielles Display-Steuerungssystem, das aus einem Prozessor und einer Empfangskarte besteht. Der Prozessor erhält in erster Linie Videosignale, die er in ein Format umwandelt, das an Ihren Bildschirm weitergeleitet werden kann. Die Empfangskarte hingegen fängt die vom Prozessor übersetzten Daten ab, bevor sie sie an die integrierten Treiberschaltungen weiterleitet.

- Stromversorgungskabel

Jede typische GOB LED-Anzeige verfügt über eine aufwändige Stromleitung, die sowohl Wechselstrom als auch Gleichstrom an die jeweiligen Komponenten weiterleitet. Die internen Stromversorgungsleitungen transportieren Gleichstrom zu den LED-Modulen, während die Stromkabel das Netzteil mit Gleichstrom versorgen.

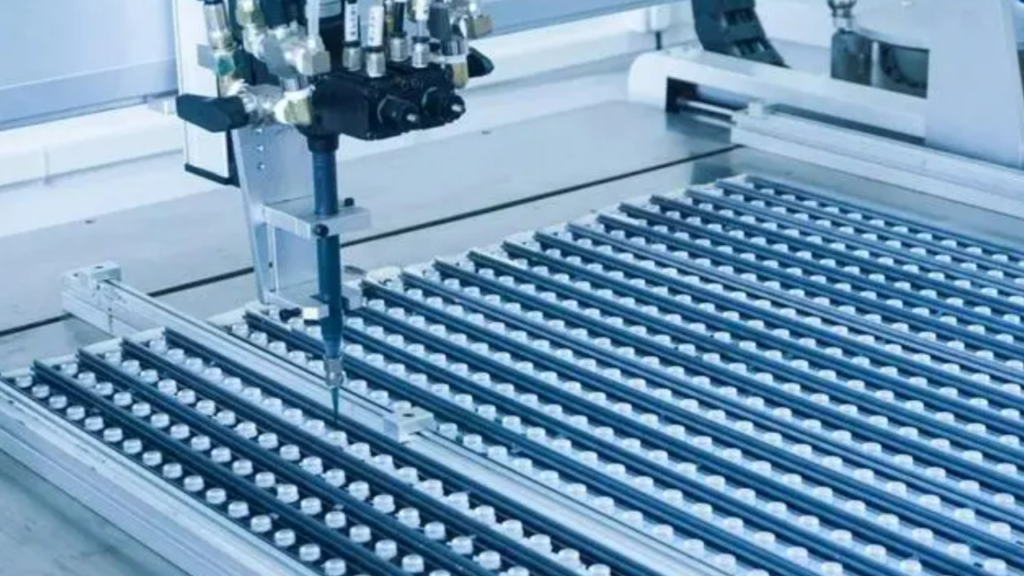

GOB LED-Verpackungsprozess

Digitale Anzeigen haben in den letzten Jahren einen großen Sprung gemacht und GOB LED-Anzeigen haben sich als eine der zuverlässigsten und fortschrittlichsten LED-Anzeigetechnologien etabliert. Aber wie unterscheidet sich diese Technologie von früheren Technologien wie SMD-LED?

Hier finden Sie einen Überblick über diese besondere LED-Verpackungstechnik.

- Vorbereiten der Leiterplatte

Entscheiden Sie sich zunächst für eine ideale Leiterplatte. Eine, deren Material eine hohe Wärmeleitfähigkeit und Festigkeit aufweist. Diese Platine wird die Hauptkomponenten Ihrer LED-Anzeige mit Kleber tragen. Zu den gängigen Leiterplatten gehören Aluminium- und FR4-Platten.

- LEDs Perlen Montage

Anschließend verbinden Sie Ihre LED-Chips mit dünnen Aluminiumdrähten mit der Leiterplatte. Dünne Golddrähte sind ebenso effektiv. Für eine stärkere Verbindung können Sie auch Thermosonic Bonding oder Ultraschall Bonding verwenden. Vergewissern Sie sich vor dem Aufwickeln, dass alle LED-Chips sicher verbunden sind.

- Kleben

Verwandeln Sie nun Ihre gewöhnlichen SMD-LED-Chips oder -Perlen in GOB-LED-Chips, indem Sie sie mit einem geeigneten Klebematerial ummanteln. Mischen Sie zunächst Ihr Silikon- oder Epoxidharz mit einem Härter und tragen Sie das resultierende Klebematerial mit einer speziellen Maschine gleichmäßig auf. Zum Schluss entgasen Sie den aufgetragenen Klebstoff, um die eingeschlossene Luft zu entfernen.

- Vakuum Entlüften

Beim Auftragen des transparenten Klebematerials auf Ihre LED-Module kann Luft eingeschlossen werden, was die Qualität Ihrer GOB-LED-Anzeige beeinträchtigen kann. Wenn Sie einige Luftsäcke entdecken, legen Sie Ihre geklebten LED-Module einfach auf eine Vakuumkammer, um die eingeschlossene Luft zu verdrängen.

- Aushärten

Sobald das Klebematerial gleichmäßig auf die LED-Chips und die Bonddrähte aufgetragen ist, härten Sie das Material aus. Dadurch erhalten Sie eine harte Schutzschicht, die unempfindlich gegen Staub und Flüssigkeiten ist. Sie können entweder eine thermische Aushärtung vornehmen, bei der die Leiterplatte einfach in einen Ofen gelegt und kontrollierter Wärme ausgesetzt wird, oder eine UV-Härtung, bei der UV-Licht verwendet wird.

- Prüfung

Schließen Sie den GOB LED-Verpackungsprozess ab, indem Sie den Zustand und die Leistung Ihres GOB LED-Moduls oder Displays testen. Führen Sie den Leuchtdichtetest durch, um zu messen, wie hell Ihre LEDs sind, und den thermischen Test, um die Wärmeableitung zu messen.

Vorteile von GOB LED

Typische LED-Anzeigen zeichnen sich durch große Helligkeit, Klarheit und Detailgenauigkeit aus. Allerdings können sie sich verschlechtern, wenn sie Staub, versehentlichen Stößen oder Flüssigkeiten ausgesetzt sind. Die LED-Bildschirme von GOB sind widerstandsfähig gegen diese rauen Elemente und zeichnen sich durch eine hohe Klarheit und Detailgenauigkeit aus. Sie versprechen die folgenden Vorteile.

• Feuchtigkeitsschutz
• Einfache Reinigung
• Aufprallschutz
• Staubschutz
• Verbesserte Langlebigkeit
• Antistatik-Schutz
• Hohe Lichtgleichmäßigkeit
• UV-Beständigkeit
• Einfache Installation

Wie unterscheidet sich die GOB-LED von der COB-LED?

Sowohl die Chip-on-Board-LED- als auch die Glue-on-Board-LED-Technologien haben dank ihrer überragenden Helligkeitsgleichmäßigkeit und Klarheit digitale Anzeigen im Sturm erobert. Es handelt sich jedoch um unterschiedliche LED-Verpackungstechnologien, deren Unterschiede in der folgenden Tabelle zusammengefasst sind.

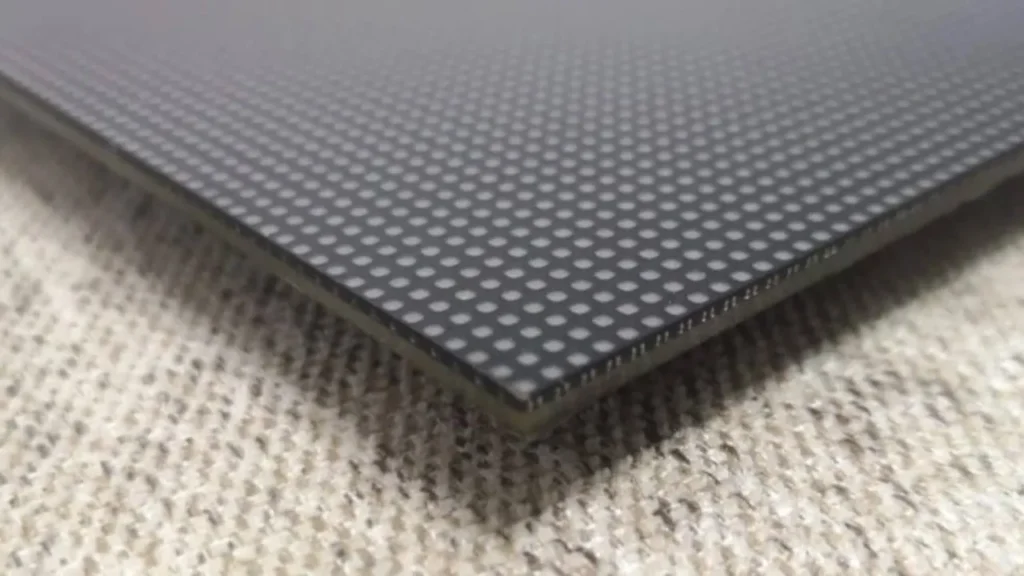

Wartung einer GOB-LED-Anzeige

GOB LED-Anzeigen sind bekannt für ihre hohe Widerstandsfähigkeit gegenüber Schmutz, Feuchtigkeit und physischer Gewalt, was sich oft in einer langen Lebensdauer niederschlägt. Dies bedeutet jedoch nicht, dass Sie von einer regelmäßigen Wartung befreit sind. Im Folgenden finden Sie einige Maßnahmen, die Sie ergreifen müssen, damit Ihre LED-Anzeige mit Klebeband optimal funktioniert.

• Legen Sie das Display von Zeit zu Zeit vorsichtig an, um die übermäßige Ansammlung von Schmutz und Ablagerungen zu verringern.
• Überprüfen Sie regelmäßig Ihre Kabel und sichern Sie alle losen Kabel.
• Halten Sie Ihren GOB LED-Bildschirm von direkten Wärmequellen, einschließlich direkter Sonneneinstrahlung, fern.
• Aktualisieren Sie die Software des Displays immer dann, wenn es ein Update vom Hersteller gibt.
• Bewahren Sie Ihre GOB LED-Anzeige im Ruhezustand immer an einem kühlen und trockenen Ort auf.

Allgemeine Anwendungen von GOB LED

GOB LED ist eine LED-Verpackungstechnologie, die es noch nicht so lange gibt. In der kurzen Zeit ihres Bestehens hat sie jedoch ihren Weg in unzählige Beleuchtungssysteme und digitale Anzeigen gefunden. Einige davon sind;

• Plakatwände im Freien
• Boden-LED-Anzeigen
• Vermietung von LED-Anzeigen
• Regal-LED-Anzeigen
• Bühnenhintergründe
• Werbedisplays
• Flexible LED-Anzeigen
• Transparente LED-Anzeigen

Häufig gestellte Fragen

1. Warum sollten Sie GOB LED über SMD LED verwenden?

Wenn Sie auf der Suche nach einem Display für den Außenbereich sind, sollte GOB LED Ihre erste Wahl für LED-Verpackungen sein. Diese LED-Verpackungstechnologie verwendet eine zusätzliche Schutzschicht, die aus einem transparenten Klebematerial besteht und Ihre Anzeige unübertroffen widerstandsfähig gegen Stöße, Feuchtigkeit und Schmutz macht. SMD-LEDs hingegen verfügen nicht über diese Schutzschicht und sind daher ideal für Innenanzeigen.

2. Können Sie GOB LED-Anzeigen im Außenbereich verwenden?

Ja. Tatsächlich sind GOB LED-Anzeigen wie geschaffen für Außenanwendungen wie Straßenwerbung und Bodenaufsteller. Das liegt daran, dass diese Anzeigen mit einer wetterfesten Beschichtung aus einem Klebematerial ausgestattet sind, das sowohl Erschütterungen durch physische Gewalt als auch das Verschütten von Flüssigkeiten und Schmutz aushält.

3. Ist GOB LED besser als COB LED?

Glue-on-Board-LED sind nicht unbedingt besser als Chip-on-Board-LED. GOB-LED-Anzeigen gedeihen jedoch besser in anspruchsvollen Anwendungen wie Außen- und Bodenanzeigen. Das liegt daran, dass diese Anzeigen mit einer selbstschützenden Schicht versehen sind. COB-LED-Anzeigen hingegen gedeihen besser in Innenräumen, z. B. in Kontrollraum-LED-Anzeigen.

4. Überhitzen GOB LED-Anzeigen?

Die LED-Anzeigen von GOB zeichnen sich durch eine vergleichsweise bessere Wärmeableitung aus, da die LED-Chips mit einer transparenten Klebeschicht ummantelt sind. Dadurch können sie über längere Zeiträume kontinuierlich betrieben werden, ohne zu überhitzen. Allerdings sind sie nicht völlig immun gegen Überhitzung.

Schlussfolgerung

Die LED-Technologie im Allgemeinen hat die digitalen Anzeigen im Laufe der Jahre zu immer neuen Höhen geführt. Die Einführung der LED-Klebetechnologie hat jedoch neue Höhen erschlossen. Diese Technologie hat die gleichbleibend hohe Bildqualität der traditionellen LED-Verpackungstechnologien mit mehr Schutz und Haltbarkeit kombiniert. Dies hat zu sehr haltbaren LED-Anzeigen geführt, die auch harten Witterungseinflüssen und physischen Stößen standhalten können.
