كيفية حساب حجم شاشة العرض LED

العوامل الرئيسية في تحديد حجم شاشة LED

ولكي نصل إلى قيمة دقيقة لحجم شاشة LED، علينا أن نأخذ في الحسبان العديد من المعلمات. لفهم أوضح، يمكننا تحديد بعض منها ونرى تأثيرها لاحقًا في حساباتنا.

1. Pixel Pitch (P): وهو مقياس للمسافة بين اثنين من مصابيح LED موضوعين بجانب بعضهما البعض، ويقاس من مركزيهما بالمليمترات. وله تأثير مباشر على شاشة LED حيث أن الفاصل الزمني الأصغر بين مركزي البكسل يحسّن الدقة. يتم تحقيق أفضل رؤية من بعيد مع درجة بكسل أكبر.
2. القرار (ص): تحدد شاشات LED جودة الصورة بناءً على عدد وحدات البكسل التي نعبر عنها من خلال العرض × الارتفاع مثل 1920×1080 بكسل. سوف تلاحظ أن جودة العرض لشاشات LED ذات الدقة العالية عادةً ما تكون مفصلة ومناسبة.
3. حجم الوحدة (M): يمكننا وصفها بأنها الوحدة الأساسية لشاشة العرض LED التي نقيسها بالمليمترات. حجمها مهم لأنه سيحدد عدد الوحدات التي يمكن أن تتسع في وحدة عرض واحدة، مما يعني أن لها تأثيراً مباشراً على حجمها.
4. الحجم الإجمالي للعرض: يمكننا تحديد ذلك من خلال ضرب دقة شاشات LED في درجة البكسل الخاصة بها. وهذا أمر بالغ الأهمية خاصة عندما نريد معرفة نطاق وصول الجمهور والموقع الاستراتيجي لشاشة LED.

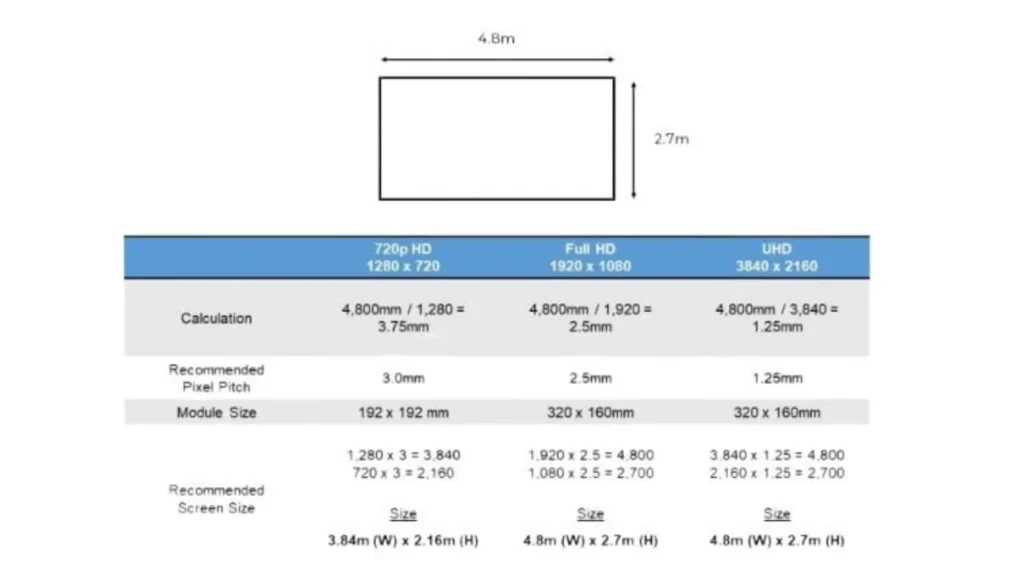

الحساب خطوة بخطوة

دعنا الآن ننتقل مباشرةً إلى كيفية تحديد حجم شاشة LED الخاصة بك في بضع خطوات بسيطة:

1. تحديد الدقة المطلوبة

ولكي تصل إلى ذلك، سيتعين عليك التأكد من نوع المحتوى الذي تريد أن تعرضه شاشة LED الخاصة بك. إذا اخترت تنسيقات الوسائط ذات الوضوح العالي (HD)، فستتضمن بعض خياراتك ما يلي:

• شاشة عرض عالية الوضوح (HD) تأتي بدقة 1280×720 بكسل
• شاشة كاملة عالية الوضوح (HD) تأتي بدقة 1920×1080 بكسل
• شاشة بدقة 4K التي تأتي بدقة 3840×2160 بكسل

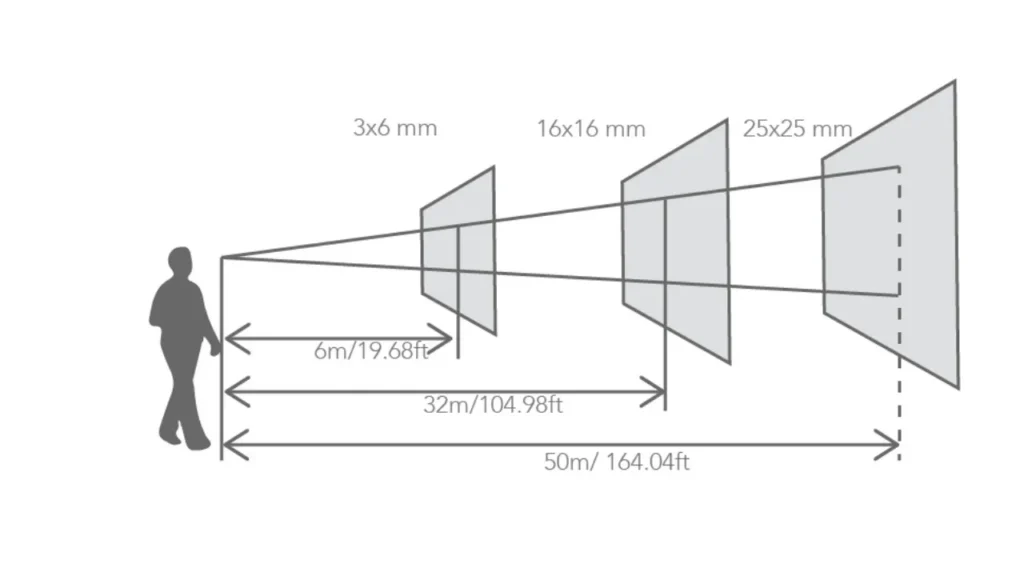

2. حدد درجة البكسل المناسبة

كما ناقشنا سابقًا، هذا ما سيحدد من أي مسافة يمكن أن يشاهدها جمهورك المستهدف من شاشة LED الخاصة بك. كما أنه يحدد أيضاً مدى وضوح الشاشة ويمكننا تصنيفها إلى ما يلي بناءً على مسافة مشاهدة الجمهور:

• 25-P2.5: فهي مثالية لشاشات LED الموضوعة بشكل استراتيجي في الداخل أو في المناطق المغلقة عن قرب والتي تتطلب مسافة عرض قصيرة جداً.
• P3-P6: تنطبق في الغالب على التطبيقات الداخلية ذات التغطية الواسعة أو التطبيقات الخارجية ولكن تتطلب أن يكون الجمهور ضمن مسافة مشاهدة متوسطة المدى.
• P10 وما فوق: إنها شاشات LED المثالية للاستخدام في التطبيقات الخارجية لأنها كبيرة جدًا ويمكنك اكتشافها بسهولة من مسافة بعيدة.

للحصول على مسافة المشاهدة الأنسب المطلوبة، نستخدم المعادلة;

D = P × 1000

أين;

D تشير إلى مسافات المشاهدة الموصى بها مقيسة بالملليمتر

P تشير إلى درجة البكسل بالملليمتر

3. حساب حجم الشاشة الفعلي

تعتمد أبعاد الشاشة لشاشة LED على عنصرين أساسيين، هما رقم البكسل مع مسافة البكسل التي استقرت عليها. من هذين الاثنين، يمكننا استنتاج معادلة أبعاد الشاشة على النحو التالي:

ح = ص_H س بي دبليو= R_W س ص

أين:

W يشير إلى عرض شاشة LED مقيسًا بالملليمتر

H يشير إلى ارتفاع الشاشة مقيسًا بالملليمتر

R_Hتشير إلى الدقة الأفقية (إجمالي وحدات البكسل على عرض الصمام الثنائي الباعث للضوء)

R_Wتشير إلى الدقة الرأسية (إجمالي عدد البكسلات على ارتفاع الصمام الثنائي الباعث للضوء)

P تشير إلى وحدات البكسل المقيسة بالملليمتر

يمكننا تحويل المعادلة بأكملها من ملم إلى متر بقسمتها ببساطة على 1000. وهذا يعطينا المعادلة;

W_{الأمتار} = (W/1000) H _{الأمتار}

=H/1000

4. تحديد عدد الوحدات المطلوبة

كما رأينا، تعمل شاشات LED من خلال الجمع بين وحدات LED مختلفة. ويحسب العدد الإجمالي لوحدات الصمام الثنائي الباعث للضوء (LED) المطلوبة إلى W × H لأن كل مكون له أبعاد عرض وارتفاع بالمليمترات.

وهذا يعطينا الصيغة;

N_W = (و/م_w ) N_H

= هـ/م_H

أين:

N_W يشير إلى عدد الوحدات المتوفرة على عرض الصمام الثنائي الباعث للضوء (LED)

N_Hيشير إلى عدد الوحدات المتوفرة على ارتفاع الصمام الثنائي الباعث للضوء (LED)

5. النظر في نسبة العرض إلى الارتفاع

يتطلب الاستخدام المناسب للمحتوى أن تكون نسبة العرض إلى الارتفاع بين تنسيق المحتوى وشاشة LED متوافقة. تتضمن بعض نسب العرض إلى الارتفاع الشائعة التي ستجدها قيد الاستخدام ما يلي;

• 16:9 المرادف لشاشات عرض الفيديو القياسية
• 4:3 التي تناسب تنسيقات الفيديو القديمة
• 1:1 مناسب للعروض المربعة

يمكننا تحديد نسبة الأبعاد باستخدام الصيغة;

AR = W/H

6. حساب استهلاك الطاقة

يحدد عدد وحدات LED المستهلكة للطاقة عدد وحدات LED المستهلكة للطاقة التي تحدد تقييم الطاقة المطلوبة، وهو ما يرشدنا في اتخاذ قرارات إمداد الطاقة في المستقبل. يمكننا استنتاج إجمالي استخدام الطاقة باستخدام المعادلة;

P_{المجموع الكلي} = N_W س ن_H س ص_الوحدة

أين:

P_{المجموع الكلي}تشير إلى إجمالي الطاقة التي تستهلكها شاشة LED مقيسة بالواط (W)

P_الوحدة تشير إلى الطاقة التي تستهلكها وحدة نمطية واحدة بالواط (W)

N_W و N_H تشير إلى إجمالي عدد الوحدات في كل من عرض شاشات LED وارتفاعها

مثال على الحساب

لنأخذ الآن مثالاً عملياً لحساب شاشة عرض LED بدقة 1920×1080 بكسل. بافتراض أن حجم الوحدة حوالي 160 مم في 80 مم ودرجة البكسل 2.5 مم، سنقوم بما يلي:

نحتاج أولاً إلى الحصول على الأبعاد المادية (العرض والارتفاع):

       العرض= 1920 × 2.5 × 2.5 = 4800 مم

        الارتفاع= 1080 × 2.5 × 2.5 = 2700 مم

بعد ذلك، نحصل على عدد الوحدات المتاحة على الشاشة باستخدام الصيغة:

N_W = 4800/160 = 30

N_H = 2700/80 = 33.75 (34 تقريبًا)

وهذا يعني أن وحدة LED الخاصة بنا ستحتاج إلى 30 × 34 وحدة لتشغيلها على النحو الأمثل.

لنفترض الآن أن الوحدة الواحدة تستهلك حوالي 40 واط من الطاقة. يمكننا تحديد استهلاك طاقة شاشة العرض LED بالكامل باستخدام:

P_{المجموع الكلي} = 30 × 34 × 40 × 40 = 40,800 واط = 40.8 كيلو واط

الأسئلة الشائعة

كيف تقيس حجم شاشة LED؟

يمكنك قياس حجم القياس لشاشات LED بأخذ القياسات القطرية بين زوايا العرض المتقابلة.

ما هو الحجم القياسي لشاشة LED؟

يوجد حجم قياسي لشاشات العرض LED بدون قيود ثابتة، ولكن يمكنك العثور على الحجم القياسي لشاشات LED الشاشات الداخلية بقياس يصل إلى 55 بوصة، و شاشات العرض الخارجية تمتد حتى عدة أمتار.

ما هو حجم شاشة LED بالبكسل؟

تستخدم شاشات LED الصلبة دقة البكسل لتحديد أحجام شاشاتها، والتي قد تكون Full HD بدقة 1920×1080 بكسل أو 4K بدقة 3840×2160 بكسل وغيرها.

كيف تحسب دقة شاشة LED؟

يمكنك حساب دقة شاشة LED عن طريق قسمة القياس الكلي للعرض والارتفاع بالمليمترات على درجة البكسل، وهو ما يحدد عدد البكسلات على كل محور.

الخاتمة

تمكّنك الطريقة المذكورة أعلاه من تحديد الحجم المادي لشاشة العرض LED مع الكشف عن أرقام الوحدات اللازمة ومتطلبات الطاقة.

يؤدي الجمع بين الكثافة المثالية للبكسل مع الدقة المناسبة والنسبة التناسبية إلى تحقيق أعلى كفاءة تشغيلية إلى جانب الفعالية من حيث التكلفة. ومع ذلك، تظل الشركات المصنعة مصدرك الوحيد للحصول على الحسابات الدقيقة التي تعتمد على أبعاد وحدة LED المتاحة.
